尼龙具有吸湿性——会从空气中吸收水分。潮湿的尼龙会产生强度低、外观差的零件。本指南涵盖正确的处理方法。
推荐耗材
3MF 文件已针对 Fiberon PA6-CF(碳纤维增强尼龙)进行配置。该耗材可提供 Replicant 机架所需的强度和刚度。
为什么选择 PA6-CF:
- 碳纤维增强带来的高抗拉强度
- 出色的层间粘合
- 稳定的直径确保可靠打印
- 预干燥线轴减少准备时间
其他 CF Nylon 耗材可能也能使用,但需要调整打印设置。
黄金法则 - 干燥您的耗材!
如果您不确定是否干燥,请再次干燥。
潮湿尼龙 = 脆弱零件 + 难看的支撑 + 打印失败。
Fiberon PA6-CF20 打印指南
完整规格请参见 Fiberon PA6-CF20 技术数据表
为什么无人机选择 PA6-CF20
对于高应力打印无人机零件,碳纤维增强尼龙 6 (PA6-CF20) 可提供卓越性能:
主要优势:
- 刚度: X-Y 杨氏模量 ~8636 MPa 保持机臂刚性和飞行行为一致
- 强度: 出色的层间粘合抵抗冲击分层
- 耐热性: 热变形温度 173°C @ 1.8 MPa
- 耐用性: 实际使用性能优于 PLA 类材料
关键考虑: PA6 对水分敏感。潮湿时性能急剧下降——干燥状态抗拉强度(109 MPa)在饱和时降至 ~55 MPa。
干燥与存储
干燥: 打印前 100°C 干燥 10 小时(对稳定性能至关重要)
存储: 保持干燥(相对湿度 < 20%)。使用带干燥剂的真空袋或干燥箱。暴露过的线轴需重新干燥。
为什么严格? 平衡吸湿率约为 ~3.3%。潮湿材料的机械性能降低 70% 以上。
打印设置(PA6-CF20 优化)
| 设置 | 数值 | 备注 |
|---|---|---|
| 喷嘴温度 | 280–300°C | 高于标准尼龙以适应 CF 增强 |
| 热床温度 | 40–50°C | 低温防止渗料,使用粘合促进剂 |
| 腔室 | 室温 | 无需加热腔室 |
| 零件冷却 | 关闭 | 对正确层间粘合至关重要 |
| 打印速度 | 最高 300 mm/s | 取决于打印机,作为上限使用 |
| 支撑 | PolyDissolve™ S1 | 推荐用于轻松移除 |
设备考虑
推荐打印机: Bambu Lab P1S 或 P1P — 根据我们的经验,仍然是同级别中用于 CF Nylon 工作的最佳打印硬件,所有捆绑的 3MF 文件都已针对 Bambu Studio 预配置。重要警告: 我们建议在谨慎的网络设置下运行 Bambu 机器 — 在隔离 VLAN 上的纯局域网模式,无互联网访问。请参见下面的说明。
替代方案:
- Qidi(X-Max 3 / X-Plus 3 级别)— 非常有能力的高温 CF Nylon 机器,性价比高,如果您希望完全避开 Bambu 生态系统,这是可靠的选择。
- Prusa CORE One+ — 如果开源原则和完全本地控制最重要,这是首选。比 Bambu 机器更贵且稍欠精致,但打印质量出色,是长期用户自由的最强选项。
任何支持 CF Nylon 的打印机(高温热端、硬化喷嘴)都可以使用;非 Bambu 机器需要手动导入或转换 3MF 设置。
喷嘴: 使用硬化钢或红宝石喷嘴。由于碳纤维的磨蚀性,黄铜喷嘴约 9 小时就会磨损。
关于 Bambu Lab 和网络隔离的说明
Bambu Lab 打印机快速、可靠,在我们看来是目前可用于本项目的最佳硬件。同时,社区多年来提出了合理的担忧:强制云依赖、试图限制第三方耗材和软件,以及最近对在限制性固件更新后维护兼容性的开发者发出法律威胁。
我们的立场是务实的。硬件很出色;网络行为值得谨慎对待。我们建议在隔离 VLAN 上的纯局域网模式下运行 Bambu 打印机,无互联网访问。以这种方式运行 — 在企业级 VLAN 隔离后,这正是我们自己机器的运行方式 — 它们可以安全使用,无云暴露,不依赖供应商的服务器。
如果供应商开放性是您的硬性要求,上述 Qidi 和 Prusa 替代方案都能够生产本指南中的每个零件。
粘合: 在纹理 PEI 表面涂抹薄层胶棒。低热床温度防止渗料。
后处理
退火: 打印后 100°C 退火 16 小时(符合数据表测试条件以获得最佳稳定性)
支撑移除: 及时移除支撑以防止水分引起的粘合
热床粘合
尼龙需要额外的粘合帮助:
- 胶棒 - 薄而均匀的一层(Elmer's 紫色胶棒有效)
- 清洁热床 - 涂胶前用 IPA 擦拭
- 纹理 PEI - 比光滑表面更适合尼龙(推荐工程板)
- 裙边 - 大型零件使用 5mm 裙边
打印顺序
优化的打印顺序以实现高效工作流程:
- 机臂凸台 - 从这些小零件开始
- 电机座 - 接下来打印用于组装
- 在机架核心打印时组装和粘合机臂(节省时间)
- 机架核心 - 最大、最复杂(在组装机臂时打印)
- 电池导轨 - 最后打印(CF Nylon)
头锥: 更换为 0.6mm 喷嘴用于 TPE 柔性耗材
3MF 文件与打印预览
以下 3MF 文件已针对 Bambu Studio 进行预配置,包含优化的设置、支撑和方向,可实现可靠的 CF-Nylon 打印。如果您使用 PrusaSlicer 或 OrcaSlicer,请导入项目并验证温度、机器限制和耗材配置文件是否适合您的硬件。

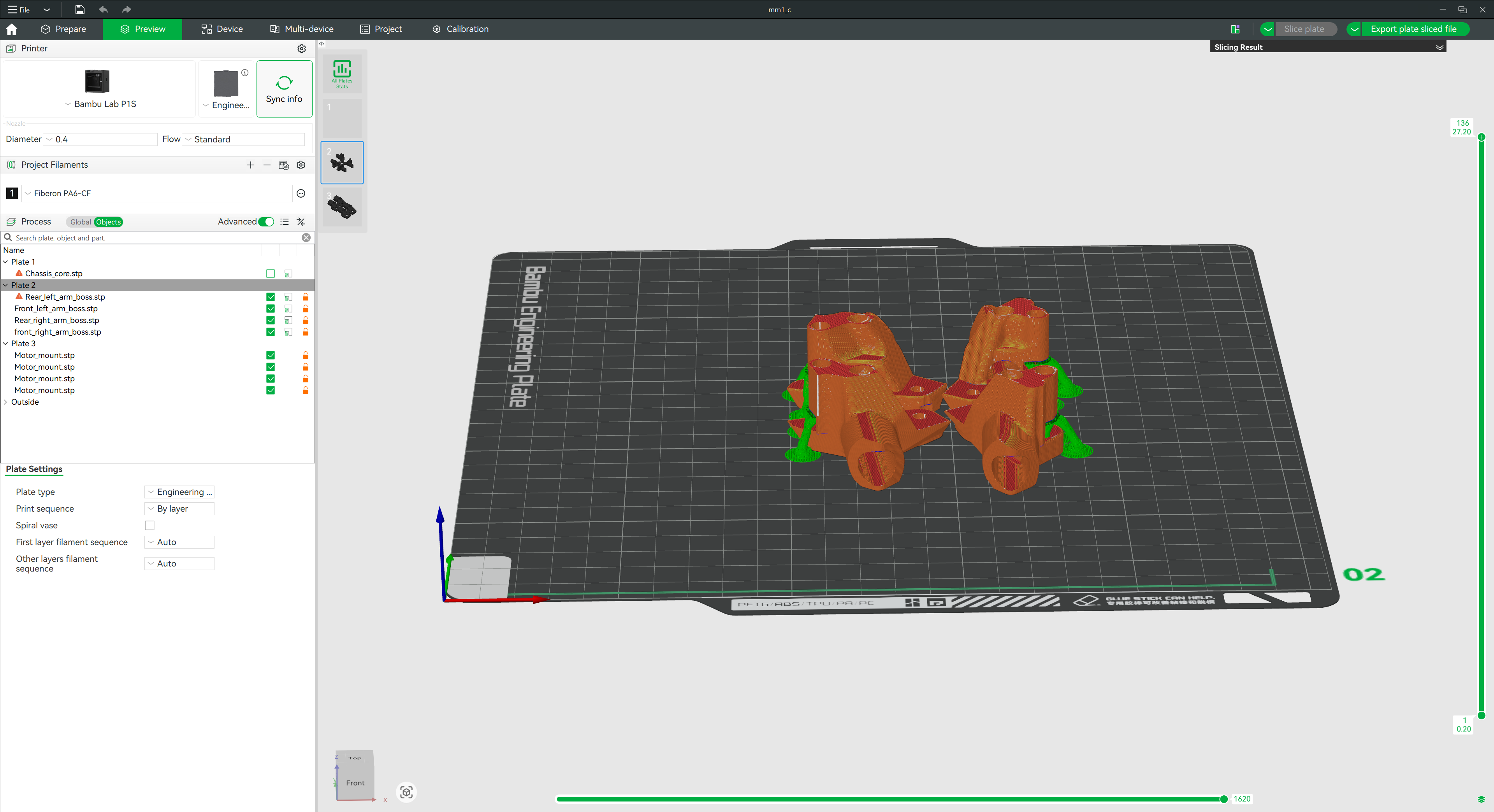

机臂接头
每个机臂组件的基础 - 这些精密加工的尼龙接头提供碳纤维管与电机座之间的安装接口。
下载: 机臂接头 3MF | 所有 STEP 文件 (ZIP)
首先打印这些 - 小型、快速的打印件,在投入更大部件之前建立您的材料和设置。

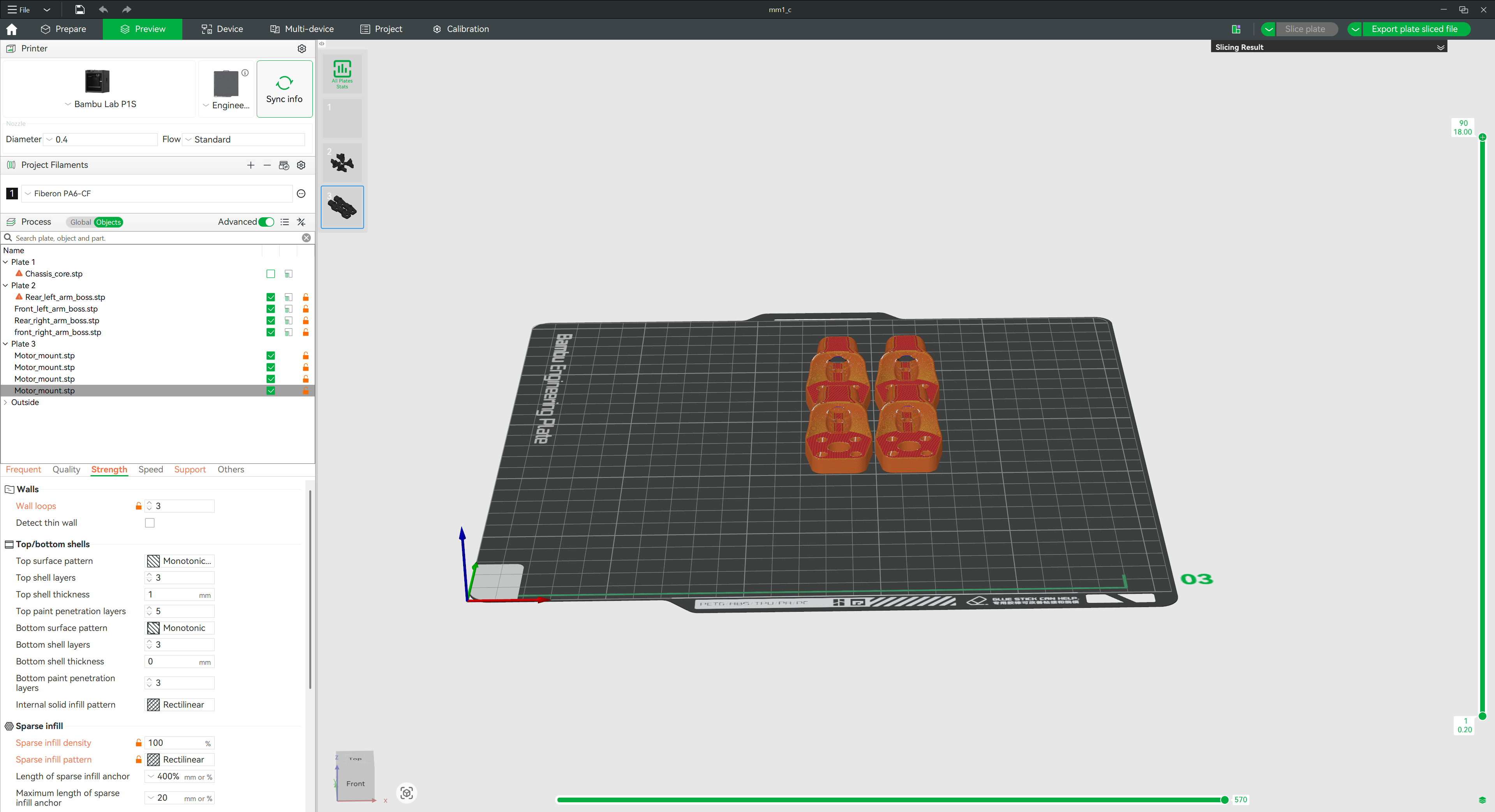

电机座
高强度电机安装支架,带有集成环氧树脂注入口,可实现优异的碳纤维管粘合。
复杂的内部通道确保环氧树脂在碳管周围完全分布,实现最大粘合强度。

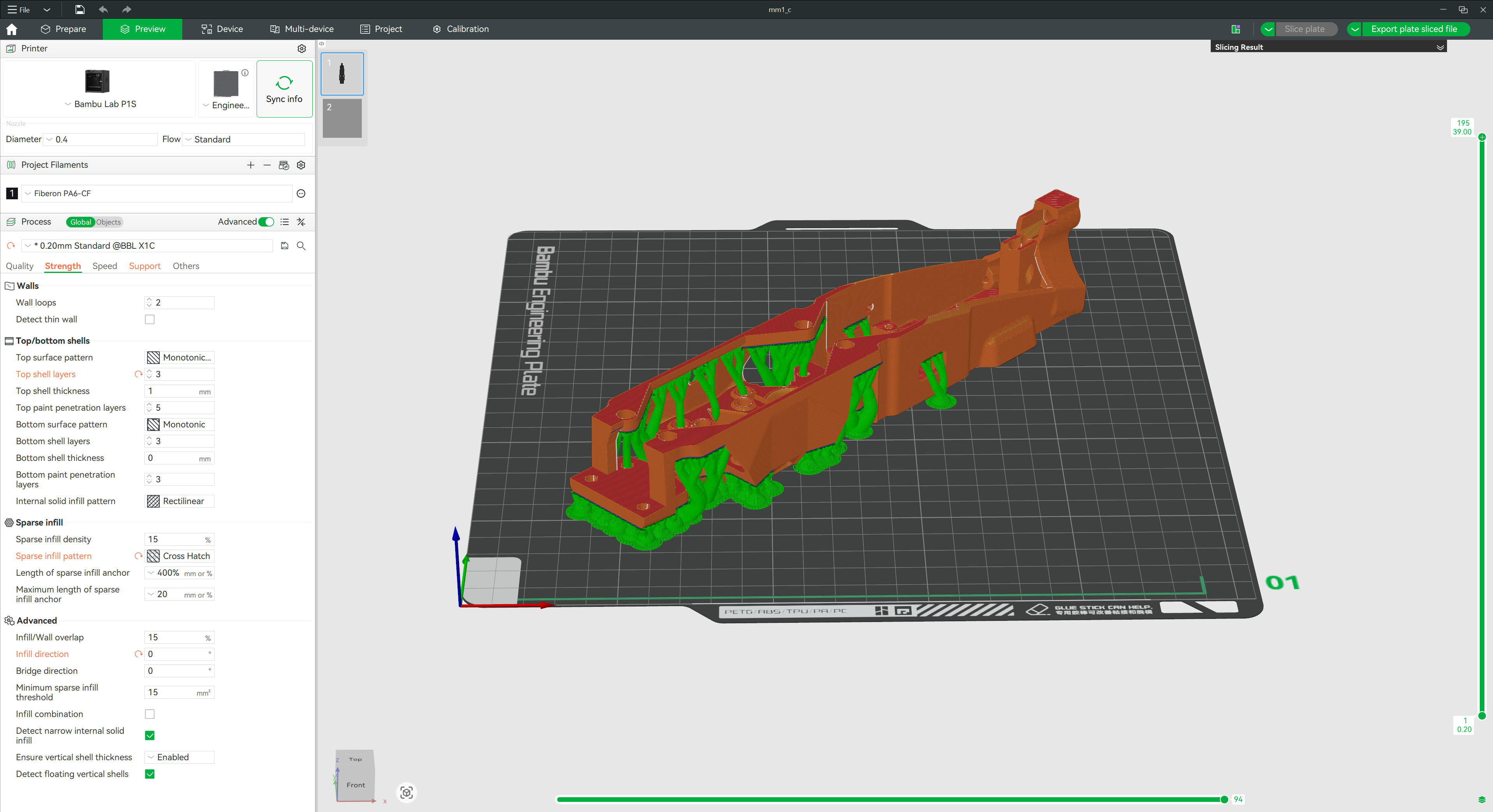

机架核心
Replicant 的结构核心 - 这个整体式机架核心容纳所有电子设备,并为机臂、电池和载荷提供安装点。
最大且最复杂的打印件 - 具有集成线缆管理、减震和精确的安装公差。

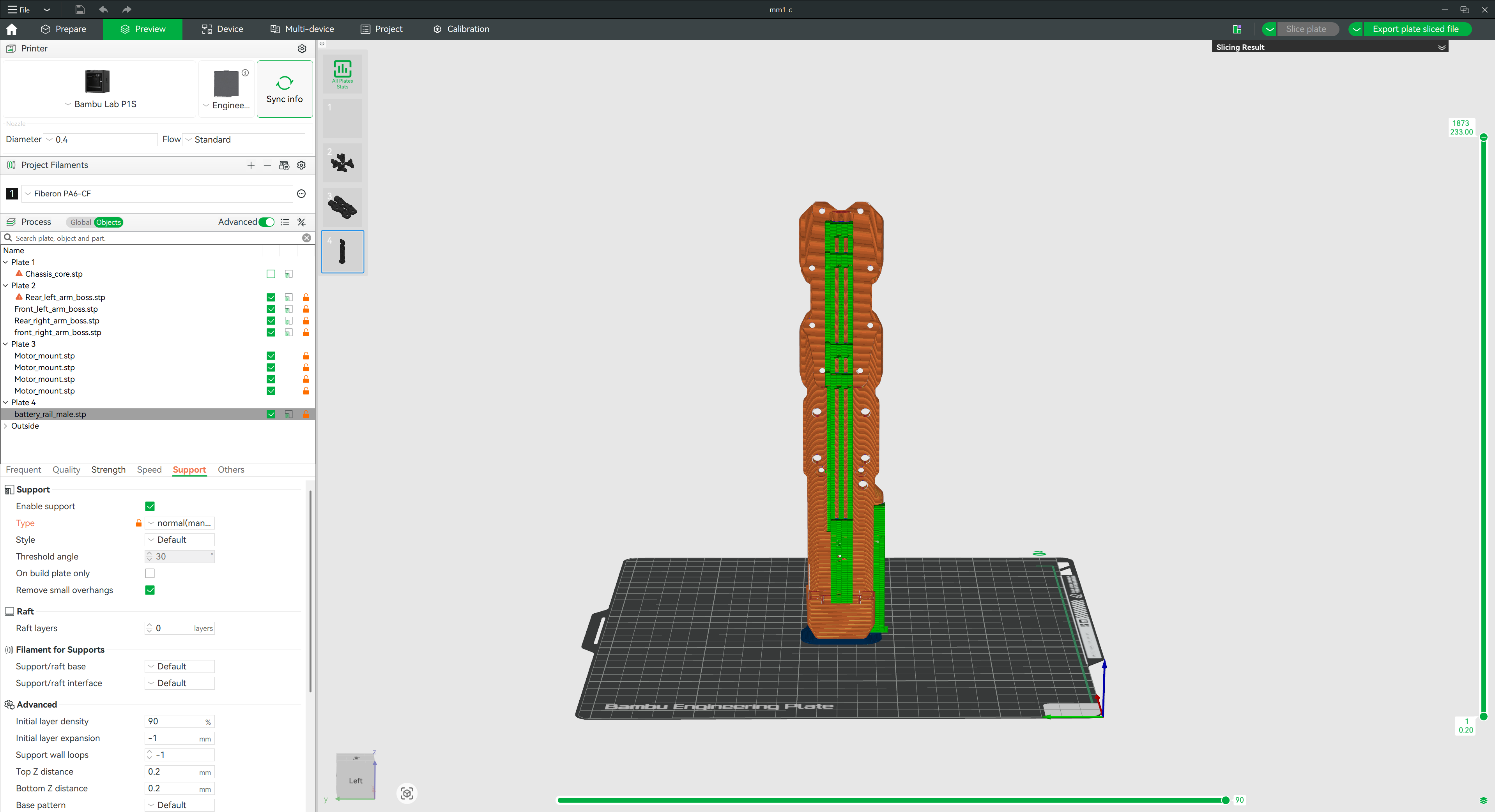

电池导轨公头
精密电池安装导轨,带有集成固定功能和减震安装座。
下载: 电池导轨公头 3MF | 电池导轨 STEP
对于安全的电池安装和最佳重心定位至关重要。

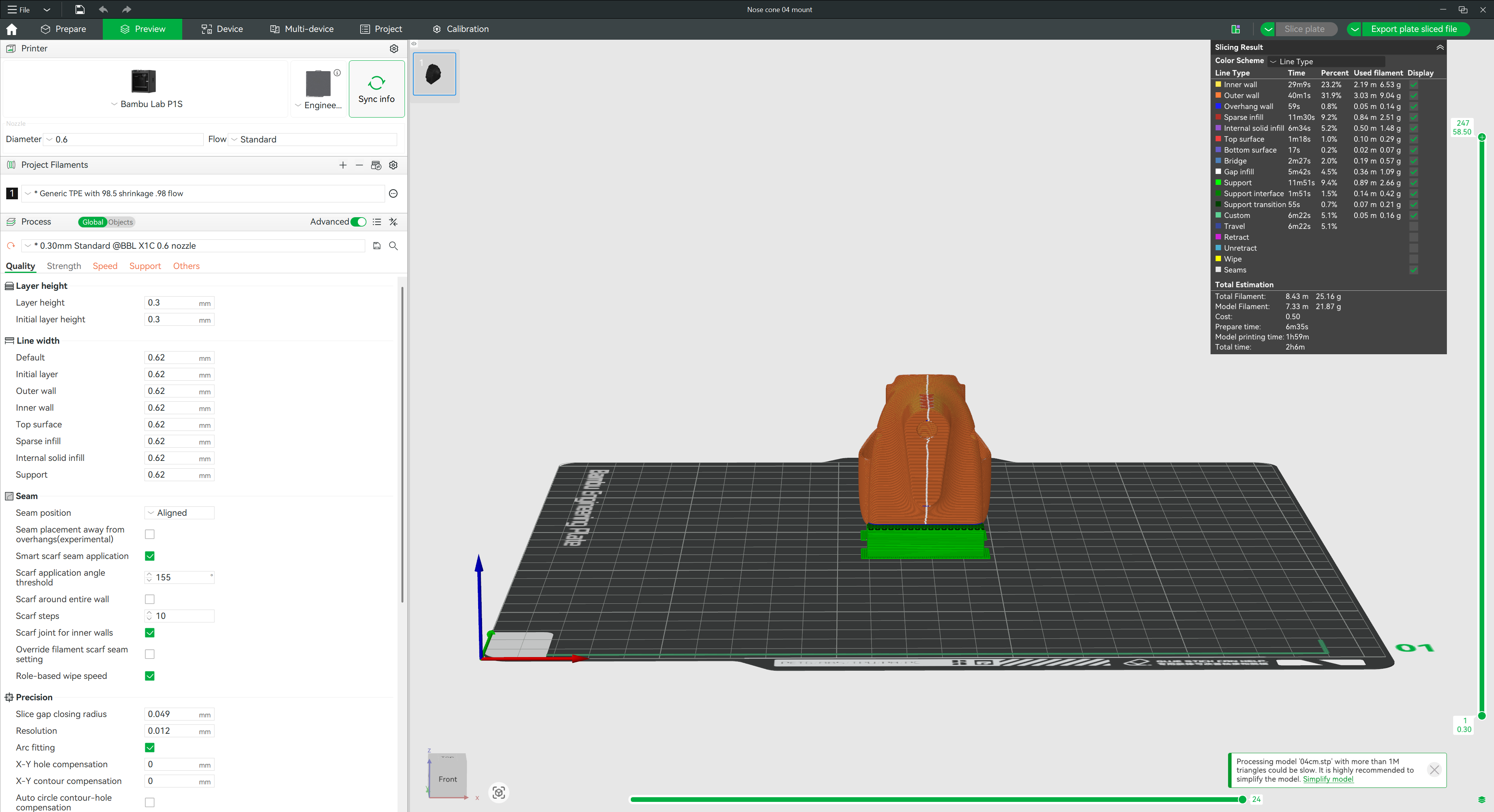

机头锥 04 支架
材料: Spidermaker TPE (哑光黑) - 柔性耗材,需要专门的打印技术。
TPE 打印关键要求:
- 直接驱动挤出机 - TPE 的弹性需要直接送丝以减少摩擦

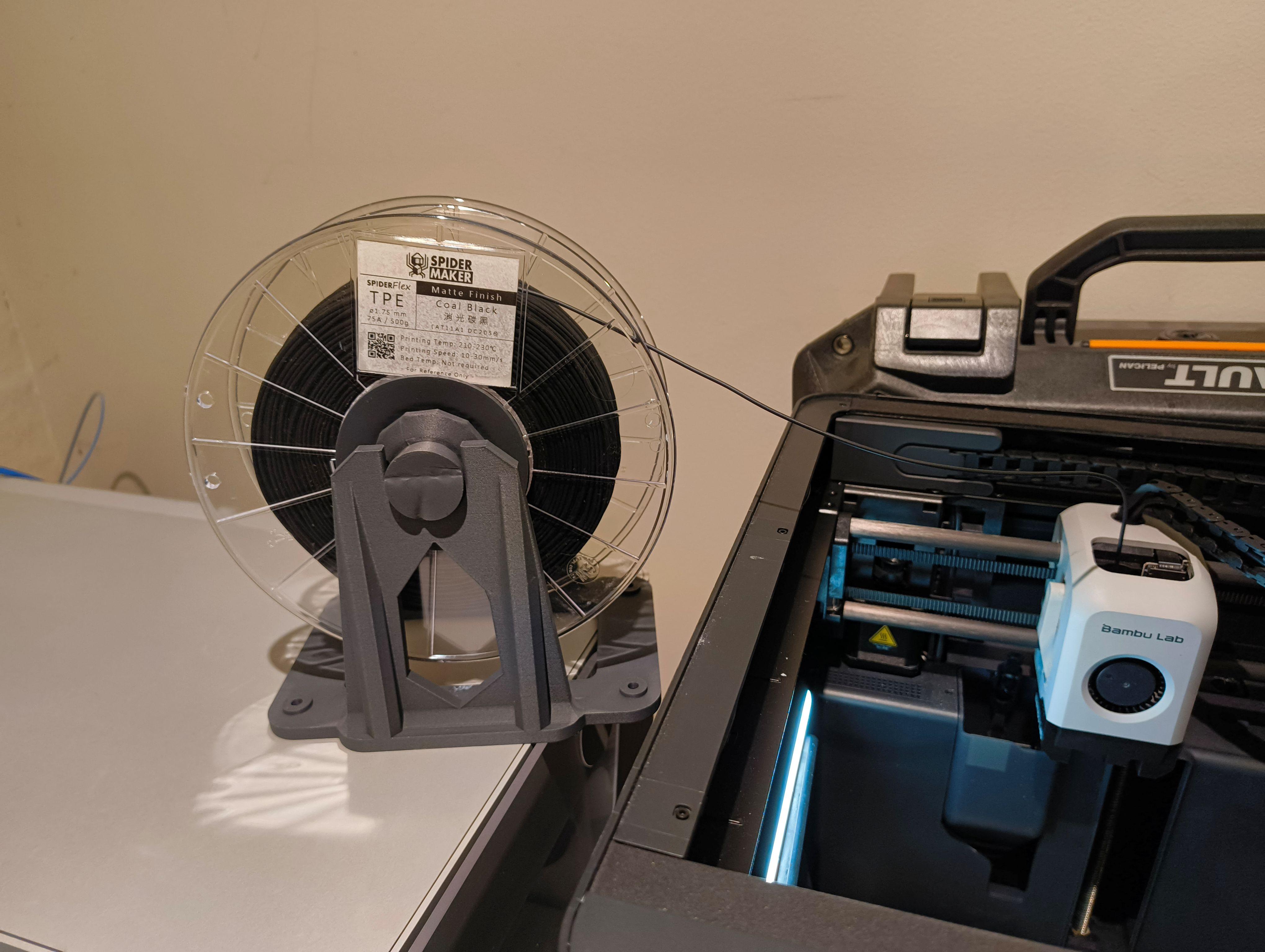

- 直接送丝 - 打开打印机顶部,将线轴直接放置在打印机旁边,以实现最佳 TPE 送丝
- 0.6mm 喷嘴 - 对于柔性耗材的适当流量控制至关重要
- 彻底干燥 - 打印前在 50°C 下干燥 8-12 小时
TPE 打印设置:
- 温度: 230-250°C
- 热床温度: 40-50°C
- 打印速度: 30-50 mm/s
- 支撑: PVA 水溶性
- 回抽: 最小
TPE 打印与尼龙有显著不同。这些设置是通过大量测试开发的,以确保可靠的结果。
下载: 机头锥 04 支架 3MF | 04cm 支架 STEP
柔性安装支架,专为减震和精确 GPS 天线定位而设计。
这些 3MF 文件包括:
- ✅ 优化的打印方向以提高强度
- ✅ 自动支撑生成
- ✅ Bambu Studio 专用设置(可导入 PrusaSlicer、OrcaSlicer 等)
- ✅ CF-Nylon 材料配置文件
- ✅ 质量保证检查点
STEP 文件
用于 CAD 设计、修改和分析的其他 STEP 文件:
- 完整 STEP 包 (ZIP) - 一次下载所有 STEP 文件
- 机架核心左侧 USB - 左侧 USB 方向机架
- 机架核心右侧 USB - 右侧 USB 方向机架
- 底板 - 基础安装板
- 顶板支撑 - 上部安装板支撑
- 上壳 - 保护外壳
- 脊柱 - 结构骨架
- 04cm 支架 - O4 Pro 相机支架
支撑移除
树形支撑适用于尼龙。打印后:
- 让部件完全冷却
- 从支撑根部/底部开始
- 使用平口钳,不要撕扯
- 注意内部通道周围
质量检查
组装前,验证:
✅ 无可见气孔或气泡
✅ 层完全融合
✅ 无翘曲或抬起
✅ 支撑干净移除
✅ 尺寸在公差范围内
顶盖(SLA 树脂打印)

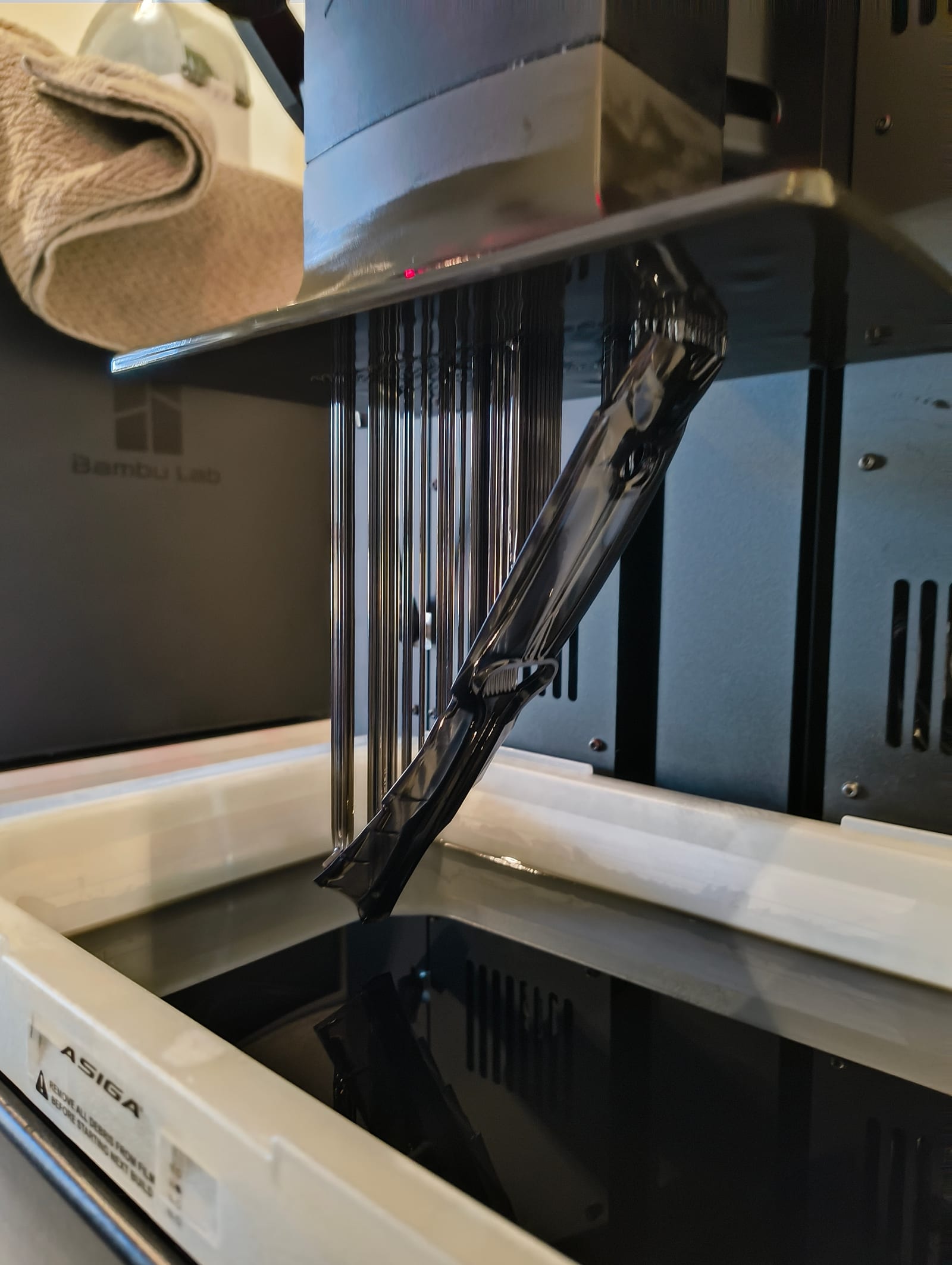

顶盖采用立体光固化(SLA)技术和韧性树脂打印。虽然原始规格要求使用 Asiga Pro 4K 打印机(一款功能强大的专业级 SLA 设备),但许多现代 SLA 打印机都能忠实地制作此部件。
推荐的 SLA 替代方案:
- Phrozen Sonic 系列: Mini 8K 或 Sonic Mega 8K - 性价比和性能出色
- Formlabs: Form 3 或 Form 4 - 专业级可靠性
- 其他现代 SLA 打印机,具有 4K+ 分辨率和韧性树脂兼容性
SLA 提供最终外壳所需的卓越表面光洁度和尺寸精度。
为什么顶盖使用 SLA:
- 精度: 4K 分辨率确保与机架完美配合
- 表面质量: 光滑表面,无层纹
- 材料特性: 韧性树脂提供耐用性和耐候性
- 复杂几何形状: 支持精细细节和内部特征
推荐树脂
适用于您的 SLA 打印机的韧性/工程树脂(Asiga Tough、Formlabs Tough 或同等产品):
| 属性 | 规格 | 重要性 |
|---|---|---|
| 粘度 | 200-500 cps | 打印可靠性 |
| 拉伸强度 | >50 MPa | 抗冲击性 |
| 延伸率 | >10% | 延展性 |
| 热变形温度 | >60°C | 热稳定性 |
打印设置(通用 SLA)
| 参数 | 值 | 备注 |
|---|---|---|
| 层高 | 50-100μm | 平衡速度与质量 |
| 曝光时间 | 每层 8-12 秒 | 取决于材料 |
| 提升速度 | 6-8 英寸/秒 | 最小化变形 |
| 关灯延迟 | 1-2 秒 | 允许树脂流动 |
后处理

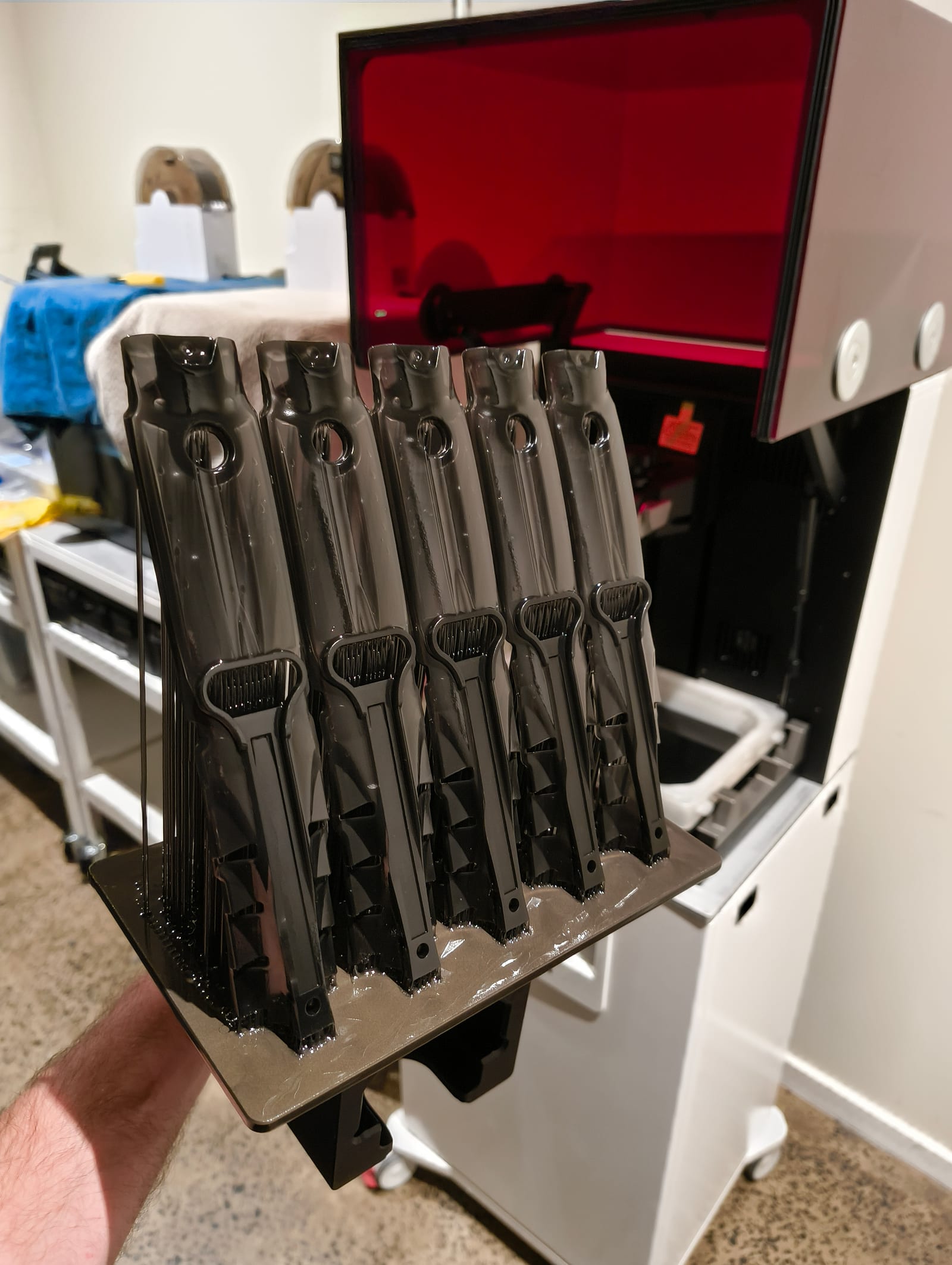

正确的后处理对树脂部件至关重要:
- 清洗: 在异丙醇(IPA)浴中清洗 5-10 分钟
- 固化: 每面 UV 光照射 10-20 分钟
- 去除支撑: 使用平口钳,避免损坏部件
- 打磨: 使用 400-1000 目砂纸打磨配合表面
未固化的树脂会保持柔软状态,并随时间降解。组装前务必完全固化部件。
质量验证
组装前,检查顶盖:
✅ 尺寸精度 - 验证所有安装点对齐
✅ 表面光洁度 - 无未固化树脂或粗糙点
✅ 内部特征 - 线缆通道和安装凸台完好
✅ 配合测试 - 最终组装前与机架进行干配合
常见问题
| 问题 | 症状 | 解决方案 |
|---|---|---|
| 固化不完全 | 表面发粘 | 延长 UV 曝光时间 |
| 变形 | 特征翘曲 | 调整提升速度/设置 |
| 附着力差 | 部件从打印平台分离 | 彻底清洁打印平台 |
| 支撑痕迹 | 表面划痕 | 仔细放置支撑 |
