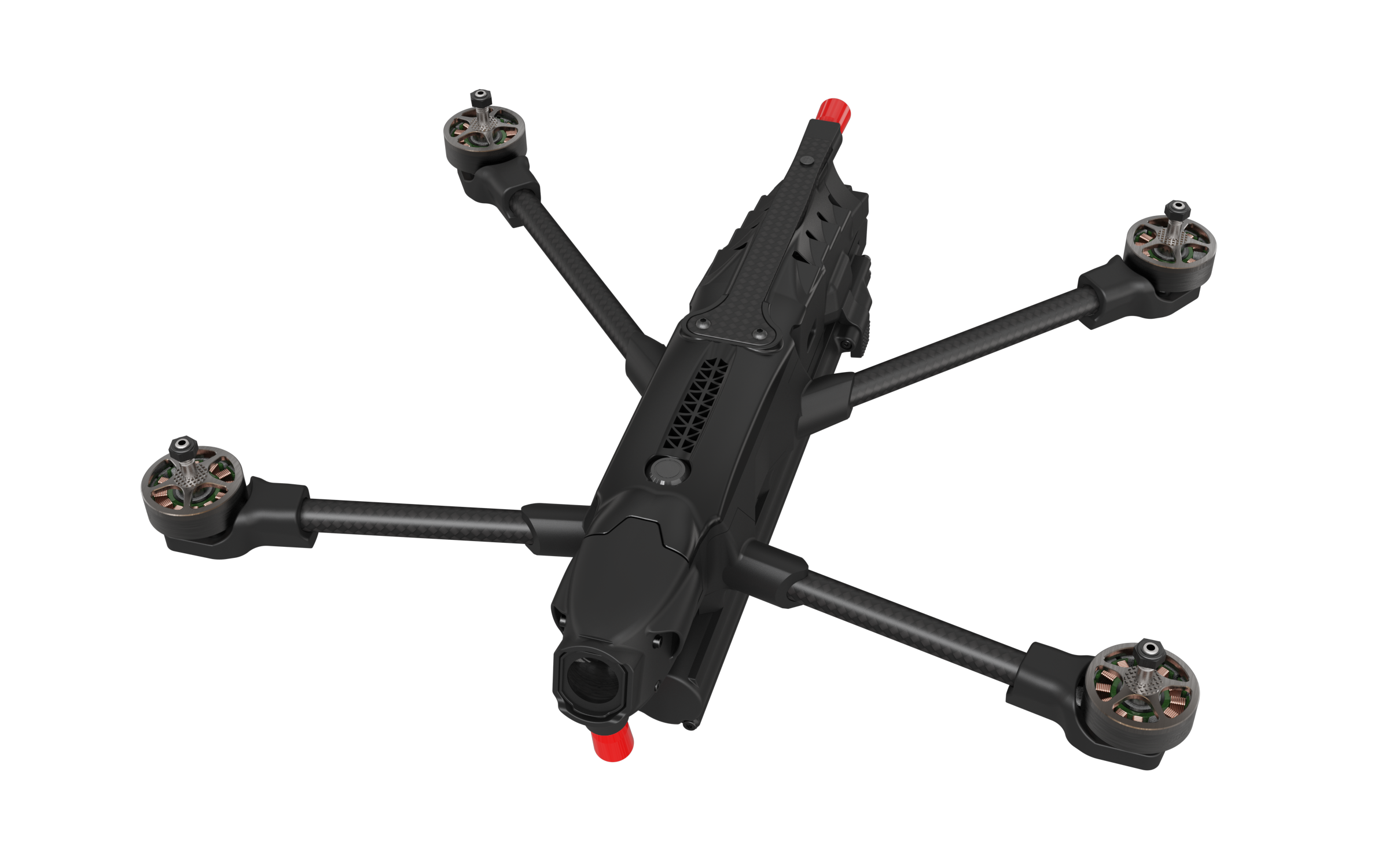

Replicant GEN 1 平台
Replicant GEN 1 是一款围绕真正 3D 结构设计构建的长航程 FPV 平台:碳纤维管提供机臂刚性,体积化 3D 打印节点形成真实载荷路径,封闭式空气动力学机身将封装视为性能的一部分。其结果是更轻、更坚固的机架,具有更清洁的气流、受保护的电子设备、快速电池更换以及以画面为先的振动控制——专为组装者设计。
亮点
- 真正 3D 管状机臂 → 桁架级刚性,空气动力学更清洁
- 导轨安装电池 → 快速、可重复更换 + 质量阻尼实现稳定画面
- 智能电源按钮 + 全封闭 → 更安全、更清洁的操作,内部受保护
竞争定位
这不是一款废墟穿越机或专为持续混凝土撞击设计的 3 英寸近距机型。Replicant 旨在与长航程桁架式平台和更大的电影级平板机架竞争——同时减少阻力、改善保护并优化整体组装和操作流程。
.png)
桁架机架:带镂空的 2.5D 平板
Replicant:真正 3D 体积化结构
| 属性 | Replicant GEN 1 | 桁架机架 | 废墟穿越机 |
|---|---|---|---|
| 空气动力学 | 优秀(管状机臂,清洁表面) | 常受影响(平板机臂) | 非重点 |
| 机臂刚性 | 优秀(CF 管 + 结构节点) | 优秀(长板) | 中等 |
| 抗摔性 | 良好 | 良好 | 优秀 |
| 重量效率 | 优秀 | 中等 | 中等 |
要点: Replicant 旨在实现桁架级机臂刚性,同时具有显著更清洁的空气动力学——没有产生湍流和阻力的平板。
此无人机适合谁
任何想要高性能长航程平台——并愿意正确组装它的人。
Replicant 是面向组装者的开源项目:下载、打印、组装、维修和修改它。(关于什么是开源什么不是的详细信息将在后面介绍。)
桨叶尺寸灵活性
管状机臂设计可容纳多种桨叶尺寸,每种都提供独特的飞行特性:
| 桨叶尺寸 | 特性 | 最适合 |
|---|---|---|
| 6" | 高度灵活,快速加速,低转动惯量 | 激进飞行,更紧凑空间 |
| 7" | 平衡性能(设计目标) | 通用长航程,电影拍摄工作 |
| 8" | 高效,低盘载,延长航程 | 最大续航,平稳巡航 |
如果你真的想要,也可以使用 5"——但 Replicant 是围绕 7–8" 长航程使用优化的。
Replicant 竞争对手:
- 传统 7" 长航程机架
- 更大的电影级桁架/平板设计
组装者要求与期望
这不是即插即飞。你需要自己组装——这意味着你获得性能、可维修性和控制权……同时你也要对装配和组装负责。
所需设备
- 能够打印 CF-Nylon(或同等工程材料)的 FDM 3D 打印机
- 用于顶盖的 SLA 打印机(或你提供的替代制造方案)
- 标准无人机组装工具(内六角扳手、焊接设备、螺纹锁固剂;游标卡尺有帮助)
飞控栈约束
机身支持常见的飞控栈尺寸,但它是围绕紧凑封装和经过验证的 ESC 选项设计的。
| 组件 | 推荐 |
|---|---|
| 飞行控制器 | 开放选择——兼容常见 20x20 或 30x30 尺寸 |
| ESC | iFlight Borg Mini(飞控栈)或 iFlight BLITZ E55S / E55(55A 级) |
| GPS | MATEK M10-5883(或同级) |
如果你具备技能、工具和耐心来组装自己的无人机,Replicant 提供的性能可与许多商业替代品竞争——在某些方面甚至超越它们。
飞行动力学预览:质量分布
Replicant 的几何形状通过精心设计的质量放置产生独特的飞行特性。
横滚轴——紧凑惯量: 6S 电芯排列将质量集中在横滚轴附近。结合轻质碳纤维机臂和打印电机座,这提供了低转动惯量的敏捷横滚响应。
俯仰轴——延伸惯量: 细长的电池前后延伸,增加俯仰惯量。这不是缺点——它在前飞中增加稳定性,为电影工作提供平滑的俯仰过渡。
为什么这很重要
- 横滚: 快速方向变化,对摇杆输入响应灵敏
- 俯仰: 阻尼振荡,巡航稳定,加速/减速可预测
- 偏航: 通过对称机臂几何形状平衡
这种质量分布针对长航程巡航和电影飞行进行了优化,而非自由式特技。
黑匣子日志:真实世界性能数据
下载这些黑匣子日志,在 Betaflight Blackbox Explorer 或 PIDtoolbox 中分析飞行性能、调参和噪声特性:
100% 油门爬升
悬停日志
6 英寸桨叶性能日志
这是一个精心组装的无人机可以达到的噪声性能示例——但这并非"恰到好处"的完美案例。这个黑匣子日志来自一台配备一个略有沙沙声的电机和相对较新但安装较松的 7 英寸桨叶的飞行器。如果使用全新电机和安装更紧密的桨叶,噪声性能可能会进一步改善。
为什么要重新设计无人机?
FPV 无人机设计自 2000 年代初以来基本保持不变,依赖于基础材料和组装方法。虽然消费级无人机在复杂功能和用户友好设计方面取得了显著进步,但相比之下 FPV 社区的服务却不足。
随着 3D 打印和其他制造赋能技术的巨大进步,以及这些技术在组装者社区的广泛应用,情况不必如此。
Replicant 打破了这一模式:
- 利用现代制造技术实现卓越性能
- 优先考虑组装者的可及性和可维修性
- 提供专业级飞行特性
- 保持开源理念以推动社区进步

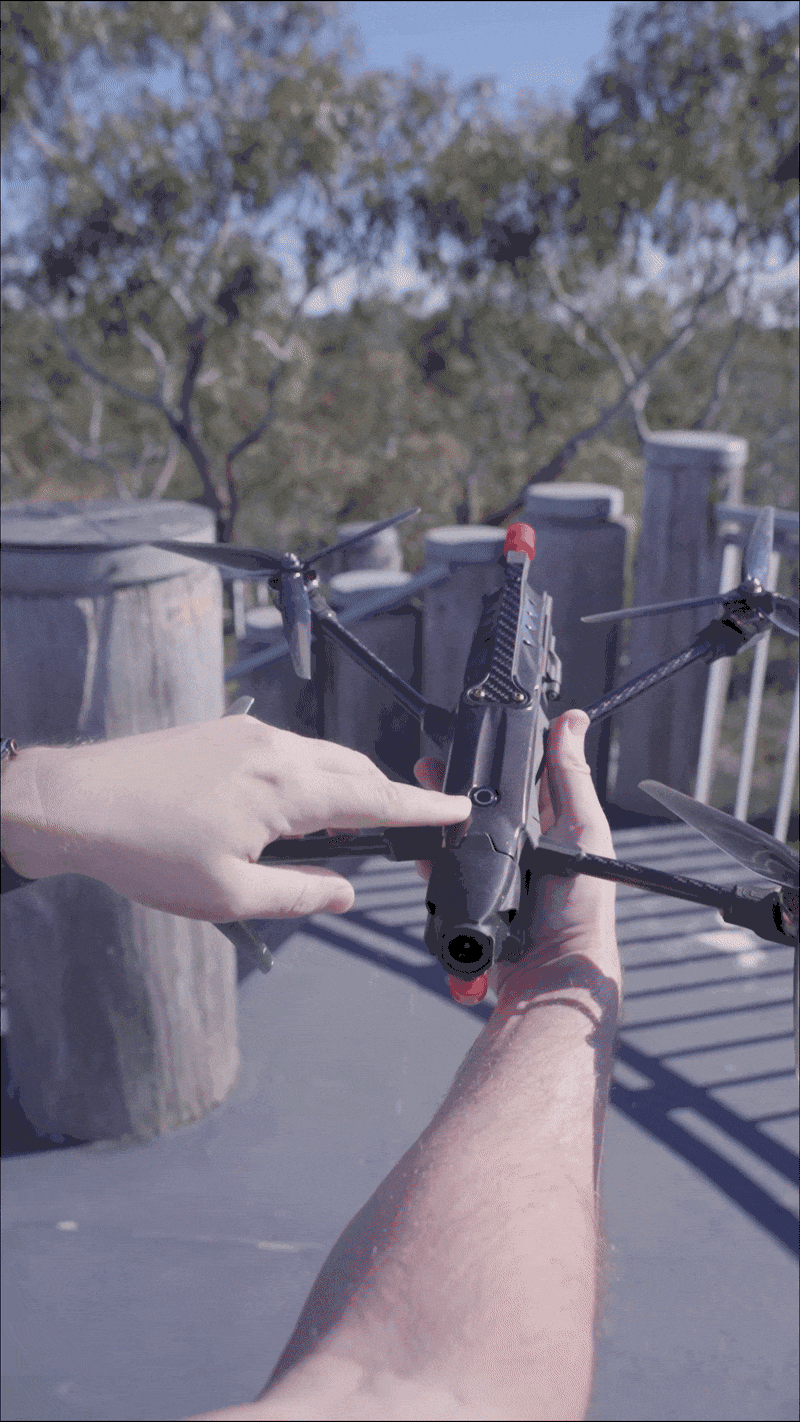

催化剂:智能电源控制
Replicant 是当今为数不多配备专用解锁/锁定按钮的无人机之一。我们使用微控制器提供智能按钮行为:长按 2 秒解锁/开机,短按锁定/关机。这可以防止飞行过程中意外锁定,同时提供触觉反馈以实现可靠操作。
导轨式模块化电池系统
使用我们为操作者设计的导轨式模块化电池系统,告别魔术贴束带的繁琐。它允许快速、轻松地更换电池,同时电池的质量和刚性增强了飞行特性并抑制了可能导致画面果冻效应的振动。
前等轴测视图
连接器细节

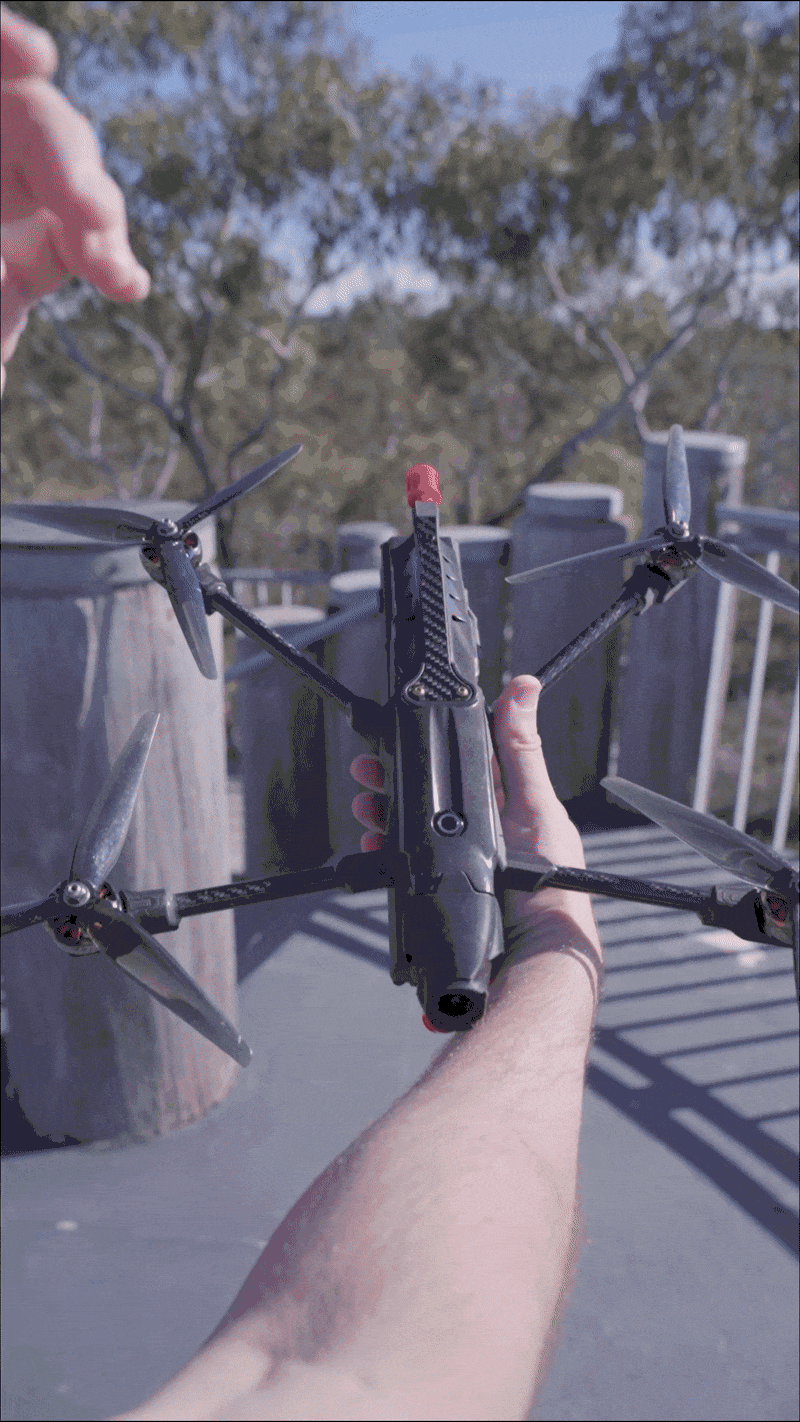

快速电池更换:专业性能
我们的导轨式电池系统提供安全固定和快速更换能力,专为可靠性和速度至关重要的专业操作而设计。
电池规格:
- 电芯: Molicel P45B,6S1P 配置
- 容量: 4500 mAh / 97.2 Wh 每组(低于 100 Wh — 航空旅行)
- 安装: 基于导轨的系统,实现快速、安全的更换
- 设计: 针对当前组装优化的单组配置
从第一天起就减轻振动

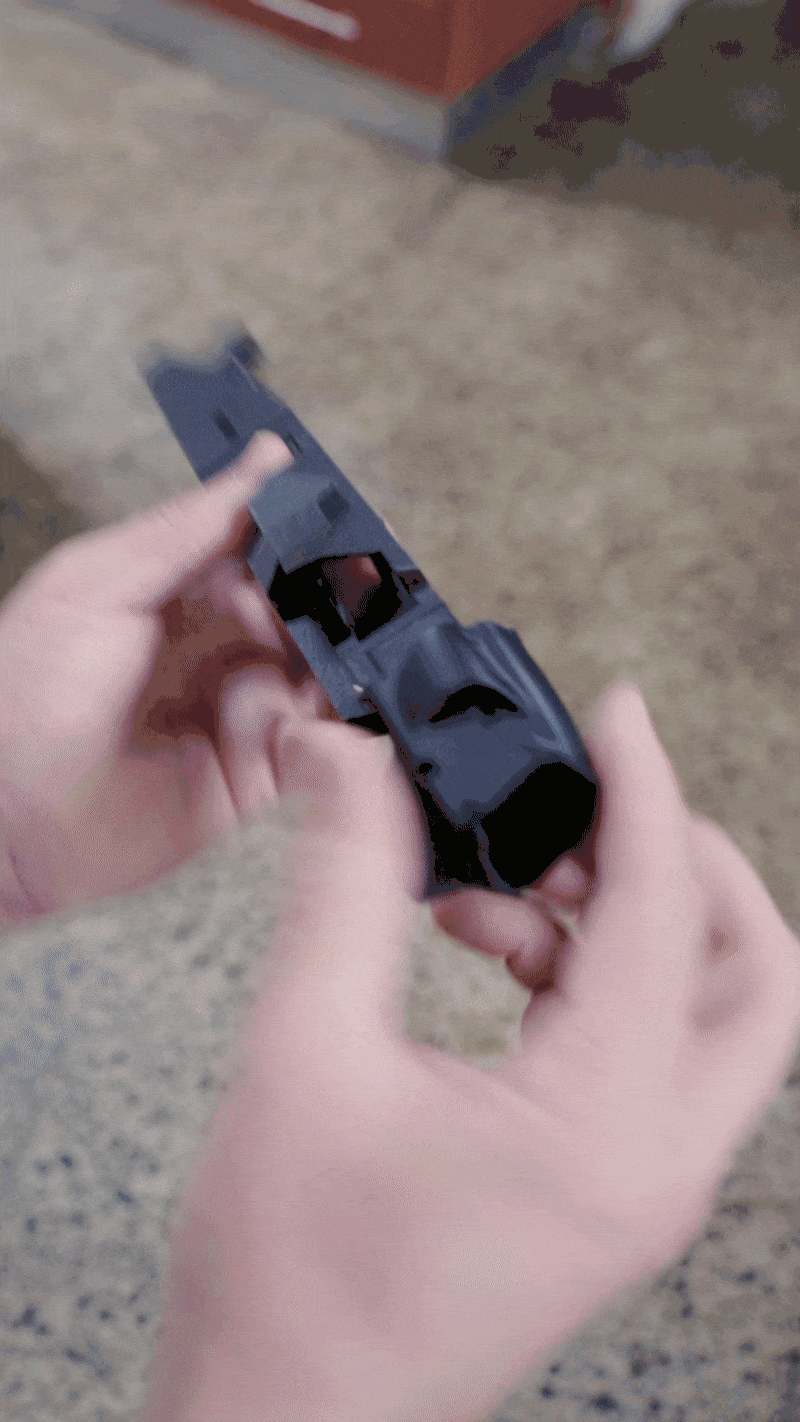

我们的机头罩完全采用 TPU 材料,有效隔离正常的无人机噪声,从而获得清晰、无果冻效应的画面。
振动控制特性:
- TPU 机头罩用于声学隔离
- 电池质量阻尼以减少振动
- 碳纤维结构提供刚性

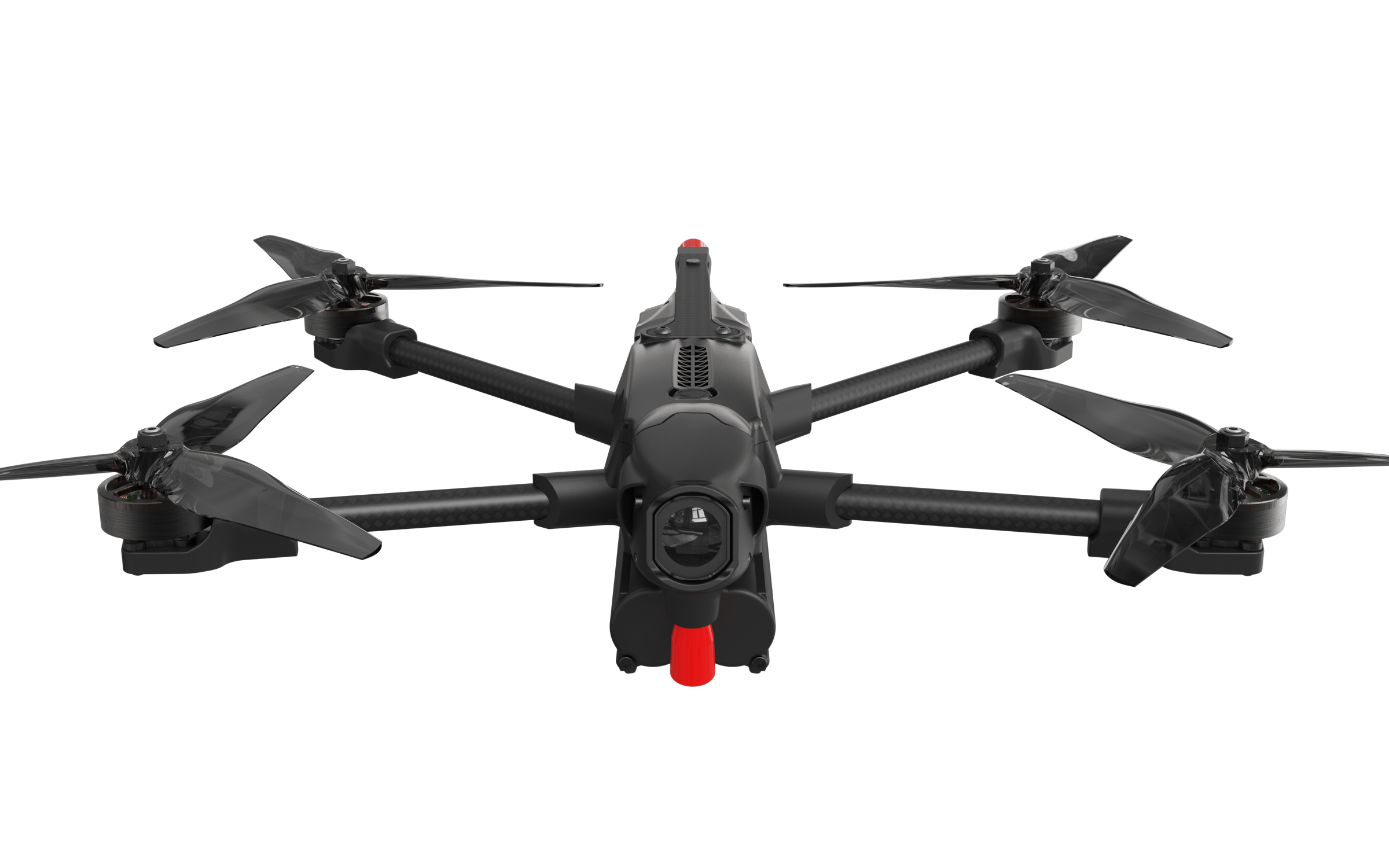

空气动力学设计:通过形态实现效率
如果它能飞,就必须具有空气动力学特性。这并不难,各位。Replicant 通过以下方式实现最佳效率:
- 管状机臂 以最小化阻力
- 光滑整洁的顶部表面 实现层流
- 镂空外脊 减少迎风面积
- 下挂式电池系统 实现平衡的重量分布
空气动力学改进
Replicant GEN 1 具有多项空气动力学优化,旨在减少阻力、改善冷却并增强整体飞行性能。

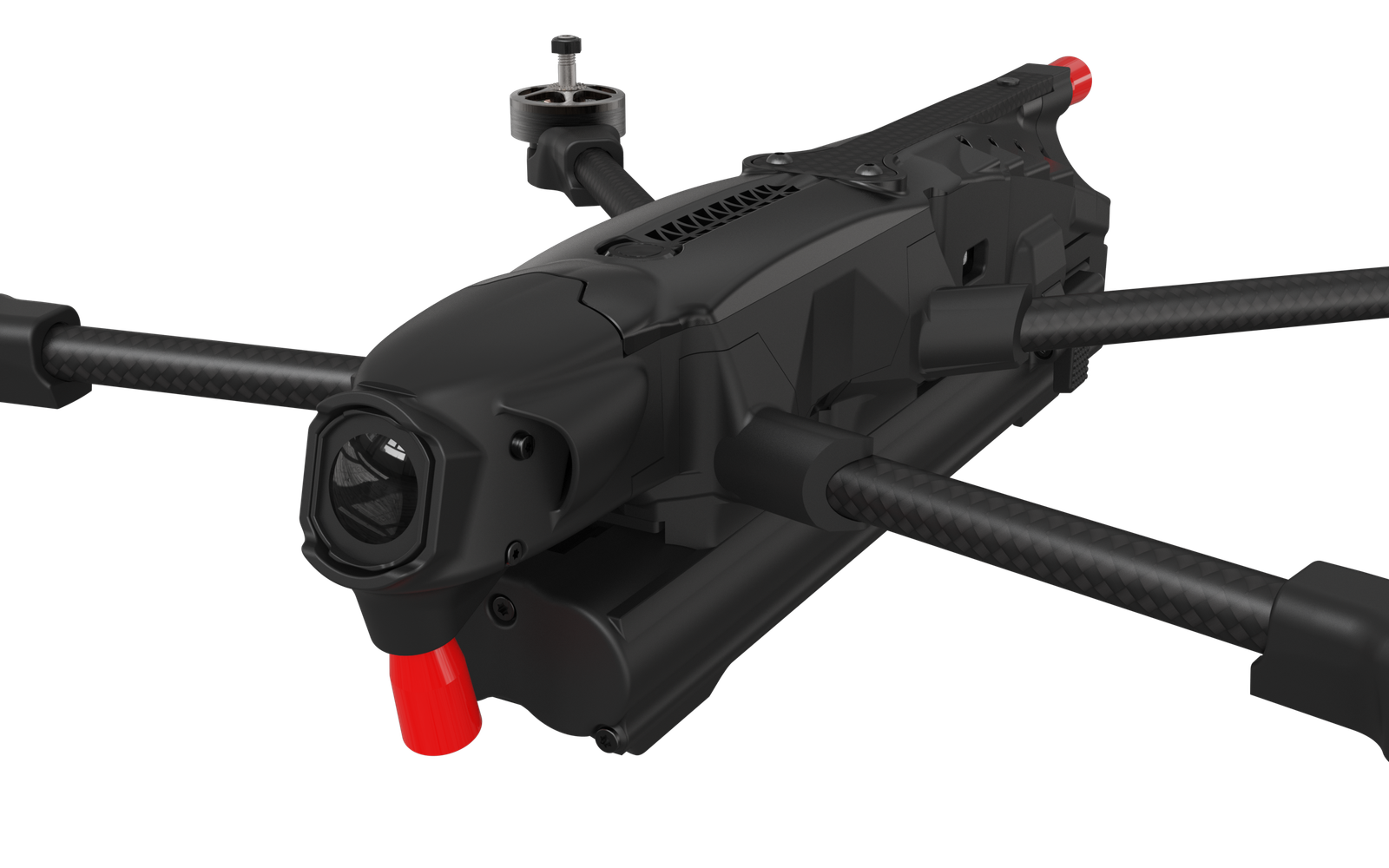

前部冷却风道
前部冷却风道优化了通过电子舱的气流,在保持空气动力学效率的同时提供高效冷却。

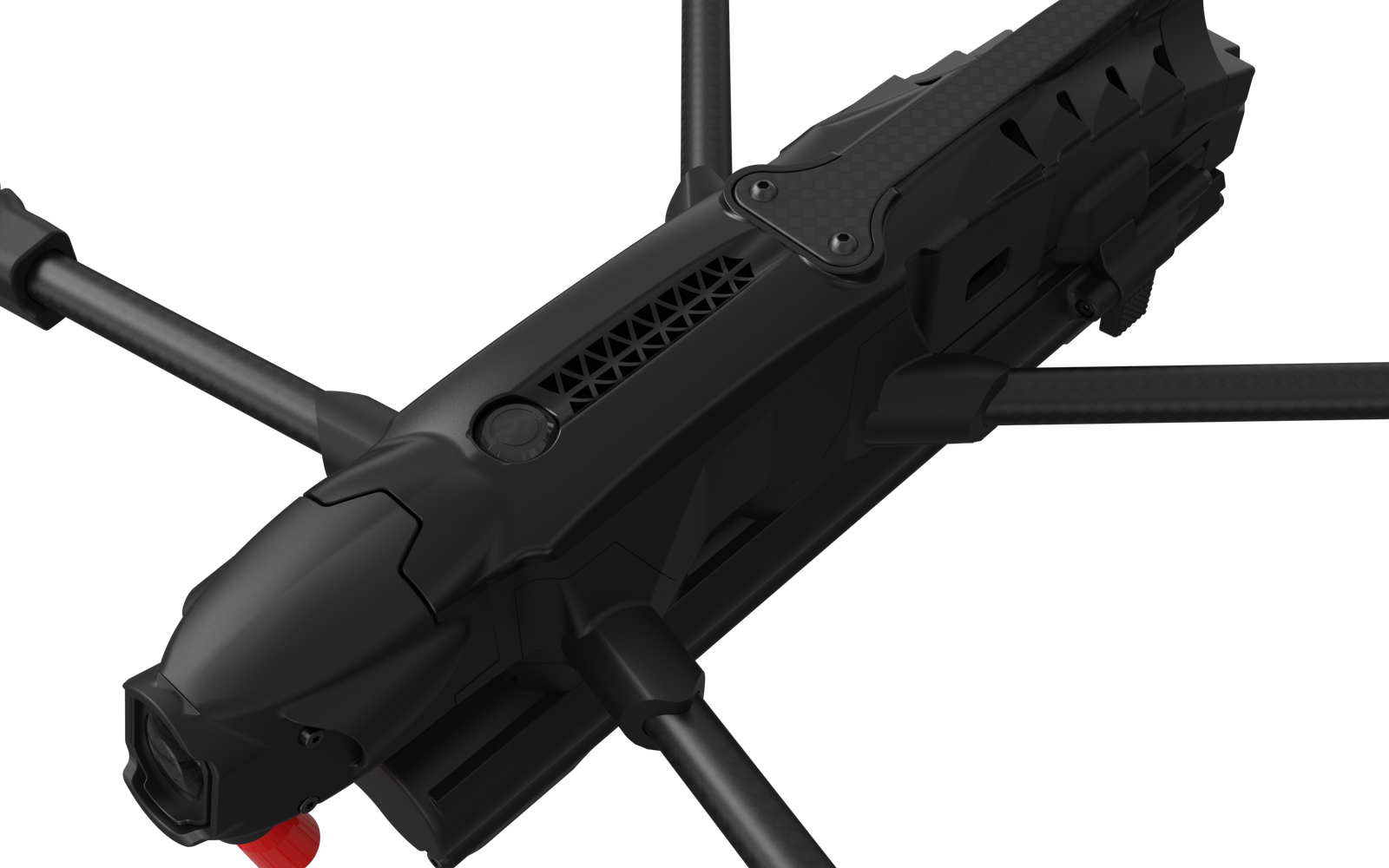

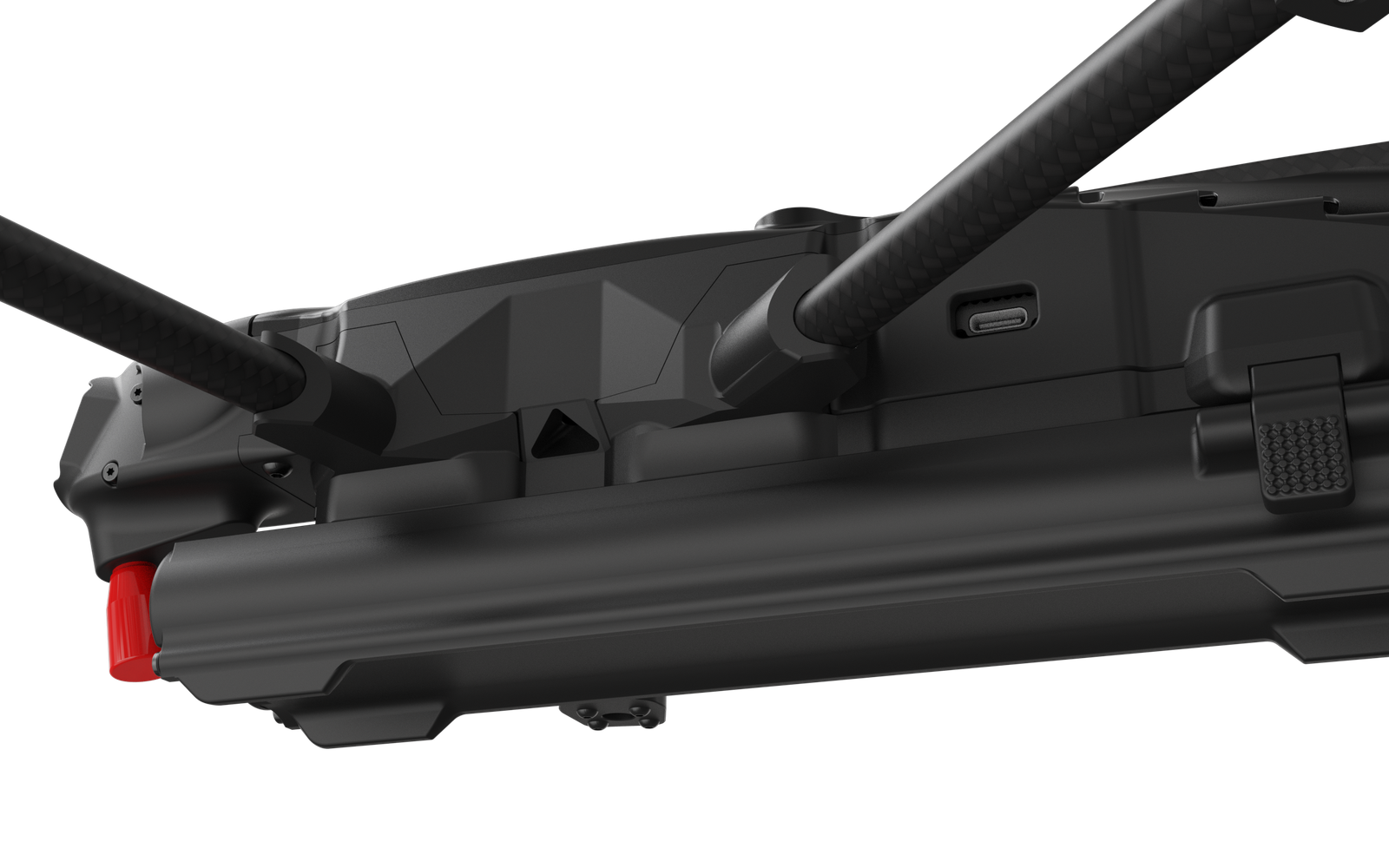

堆栈通风系统
飞行控制器和 ESC 堆栈具有上下通风口,可实现通过电子舱的最佳冷却气流。

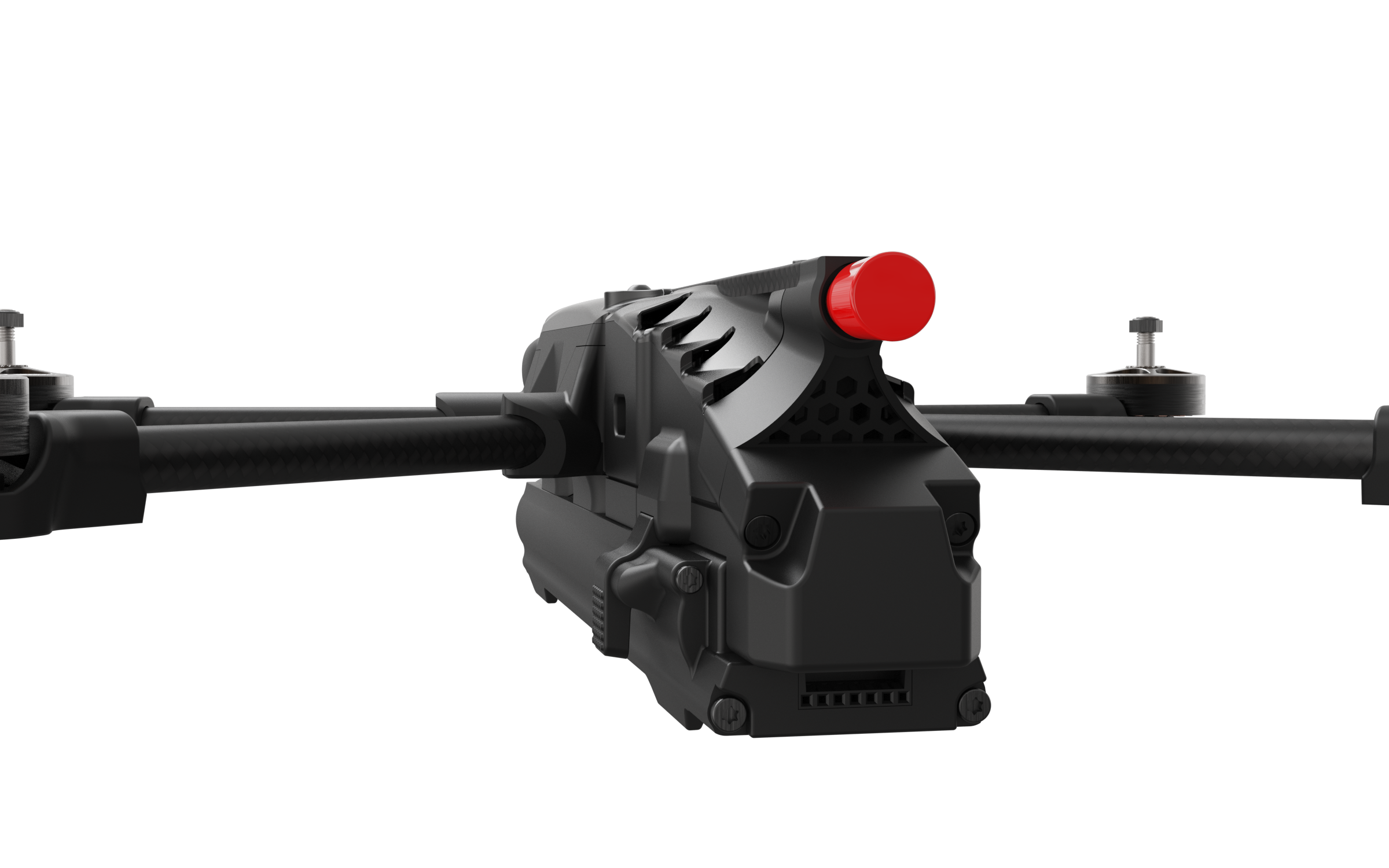

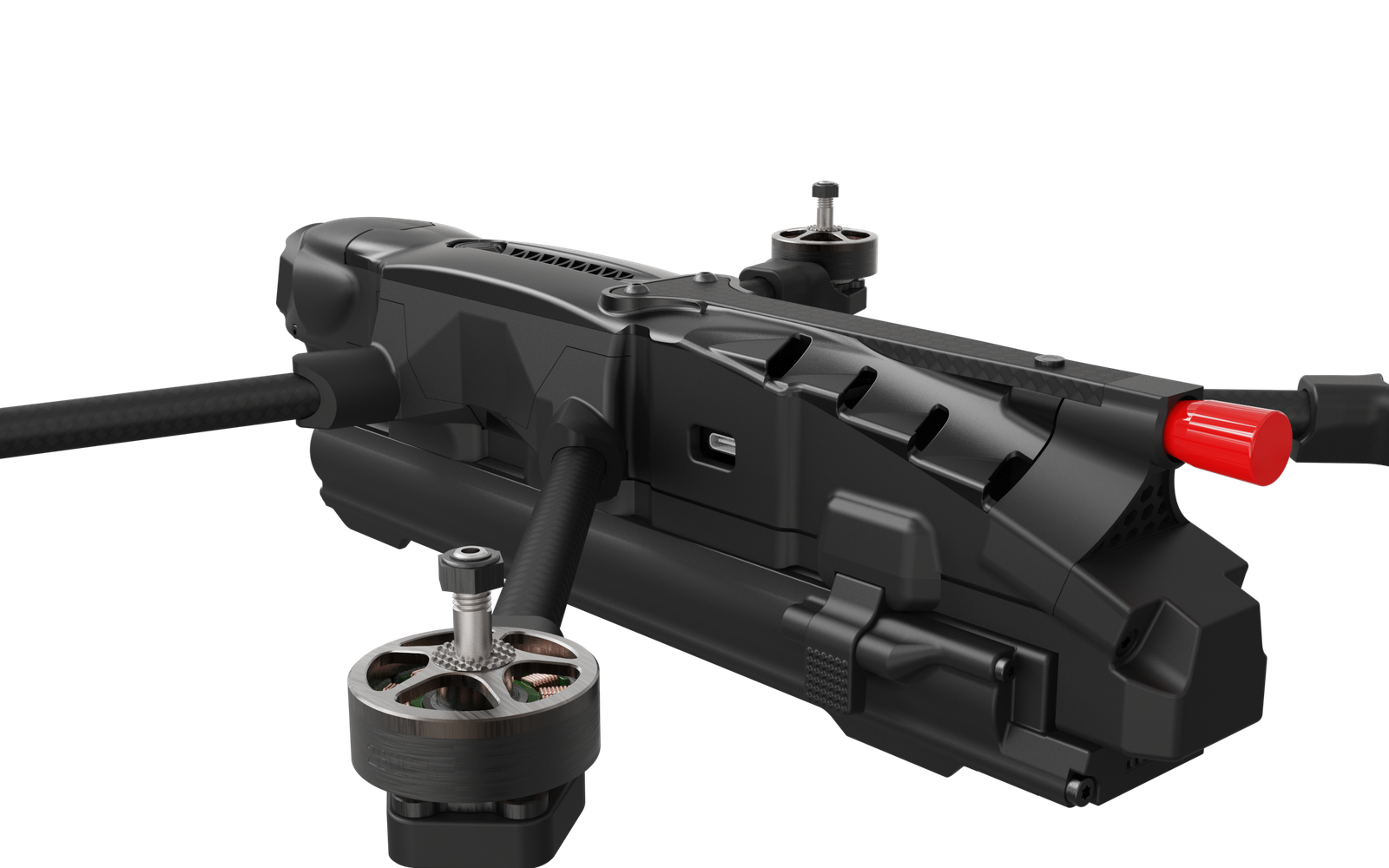

背部文丘里风道
这些是背部文丘里风道,它们在前飞过程中强制通风堆栈和 O4 Pro。它们还显著减少了迎风面积和湿面积,进一步降低了寄生损失。
这些空气动力学改进协同工作,减少寄生阻力,提高冷却效率,并改善整体飞行性能。

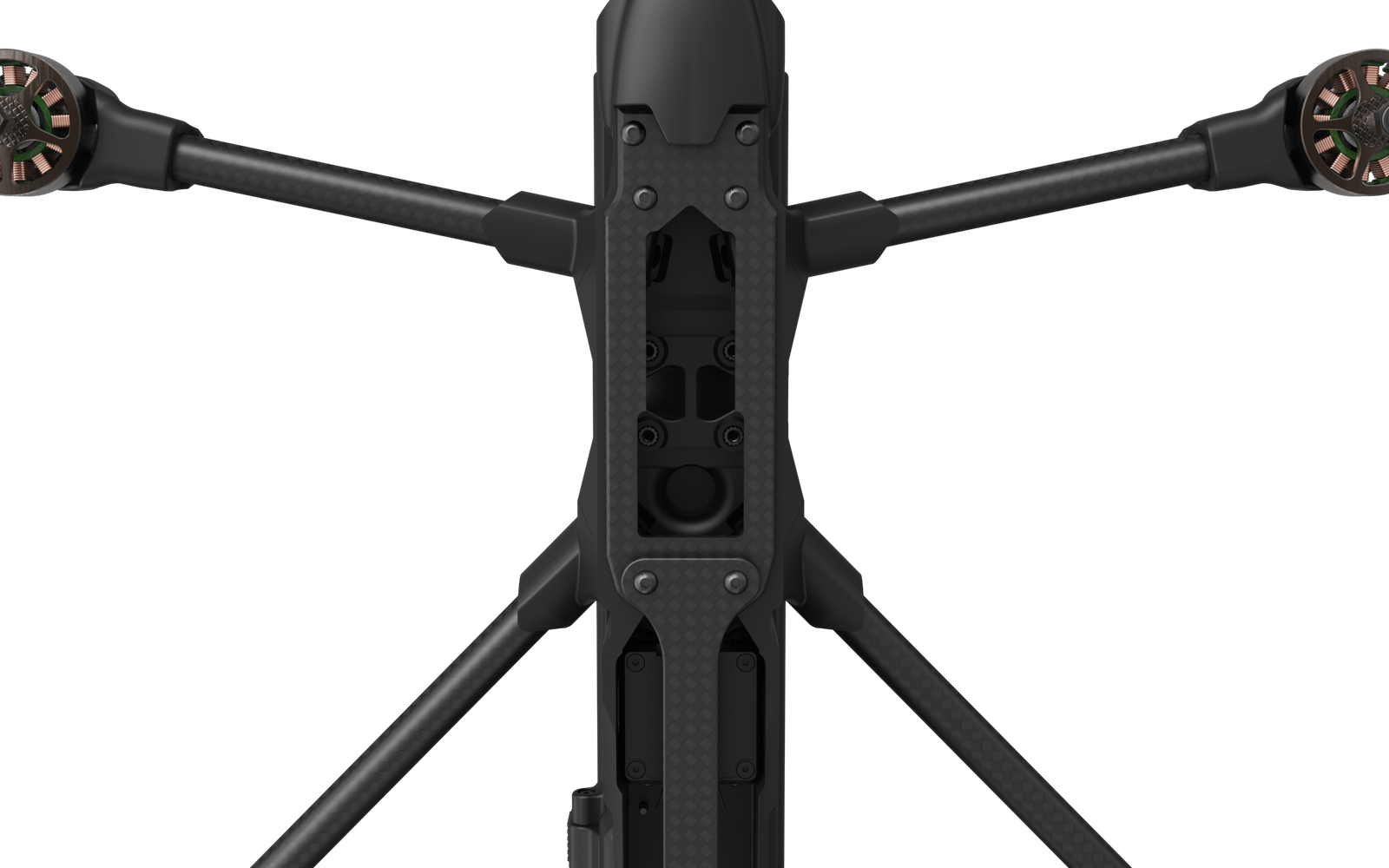

战略性构造:在必要之处提供强度
我们不拘泥于任何特定的构造技术。这就是为什么我们战略性地将打印组件与碳纤维板和管的高比强度结合使用,以实现两全其美。
构造理念:
- 碳纤维板: 高强度重量比以实现结构完整性
- CF-Nylon 打印件: 针对复杂几何形状和组装进行优化
- 碳纤维管: 机臂构造的卓越刚度
- 模块化设计: 易于维护和升级

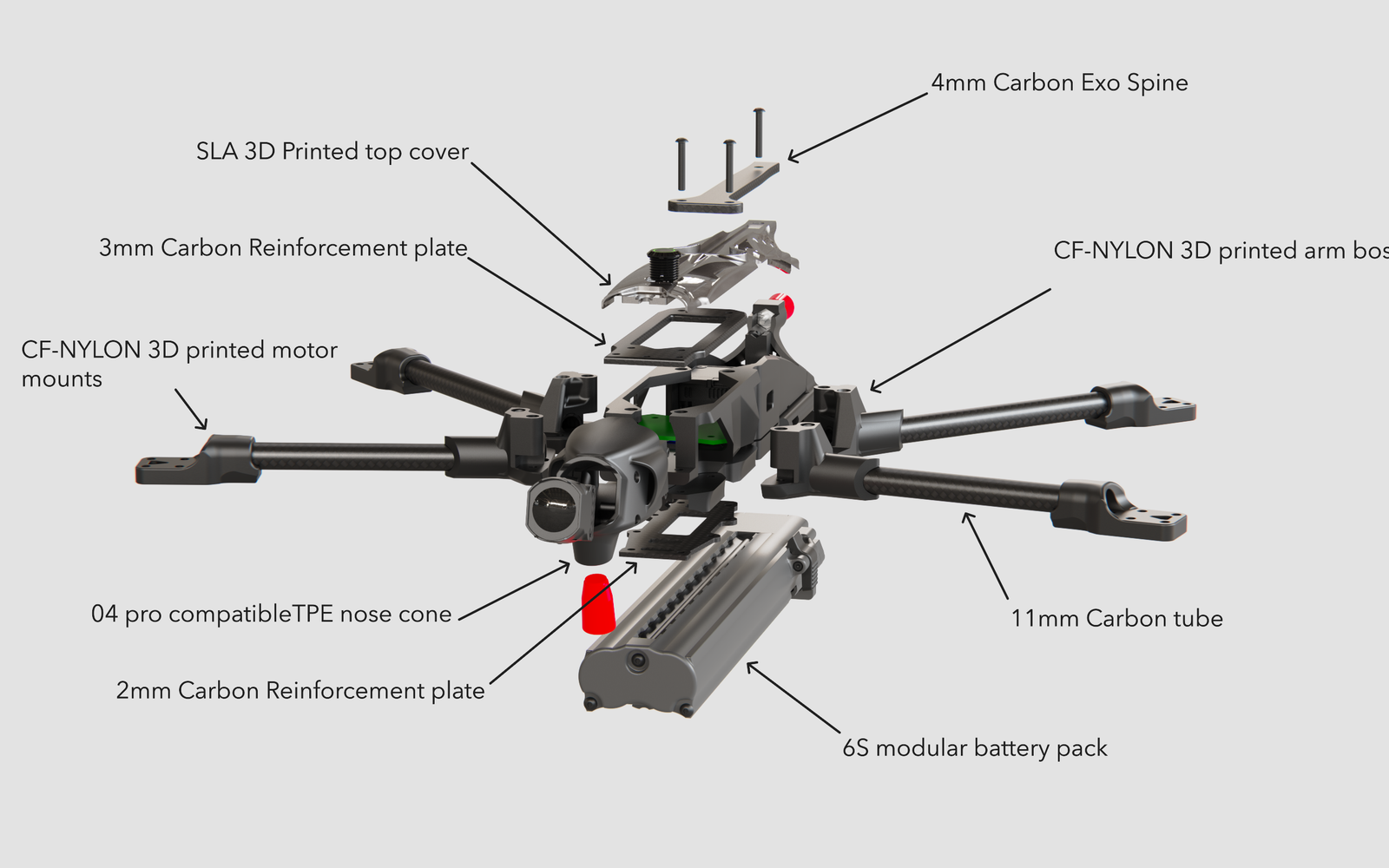

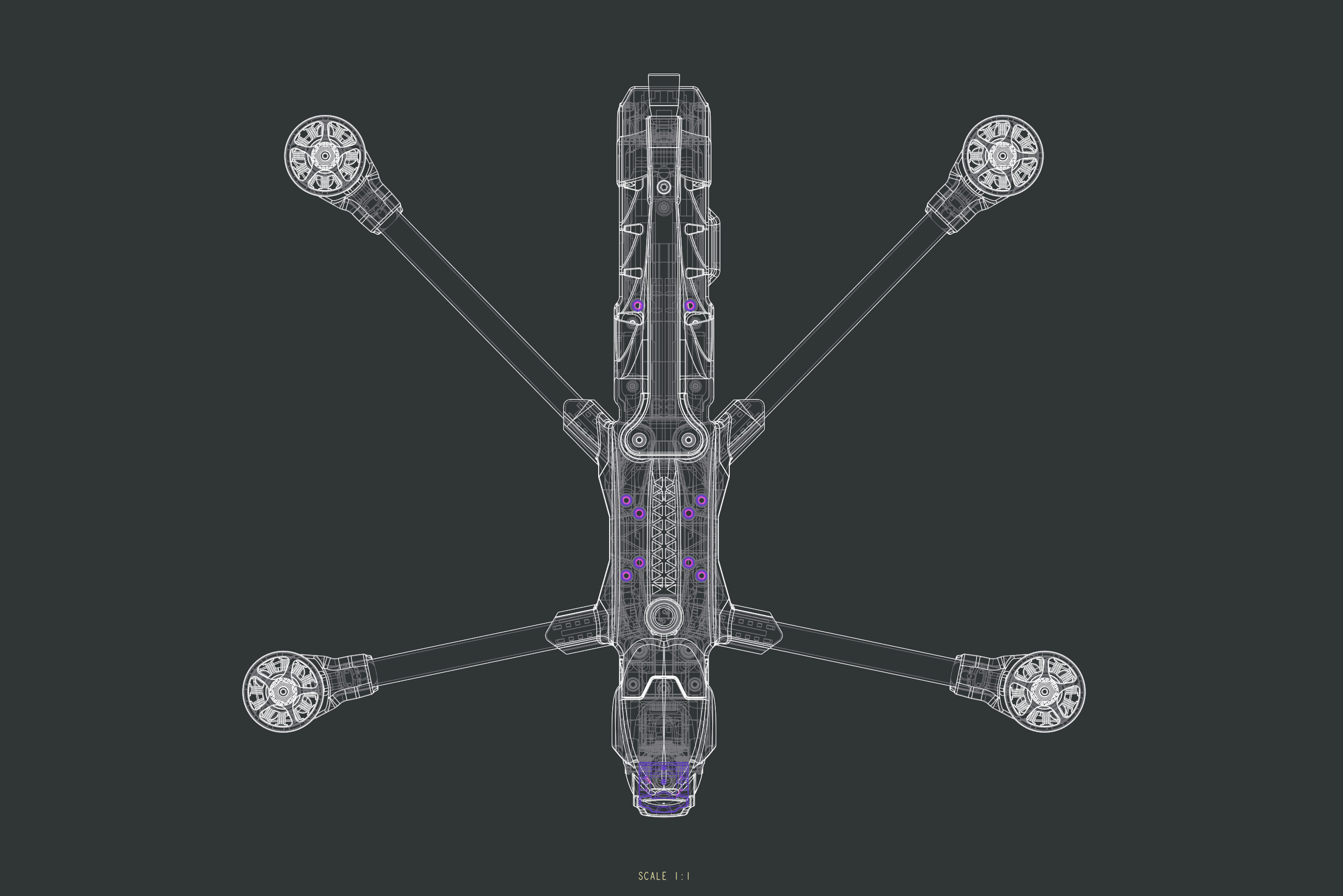

全封闭电子设备保护
我们摒弃了简陋和半成品的裸露内部电子设备。我们设计了一个全封闭机架,保护您无人机精密且昂贵的内部组件,同时管状机臂可作为理想的保护导管,用于电机线束布线。
优化的天线布局
这架无人机不会长出兔耳朵——我们正在改变无人机的封装方式,天线不会外露。我们在无人机两端各放置了双 Cavalry 2.4 和 5.8GHz 天线。这是在设计阶段发现的简单而明显的封装优化方案。

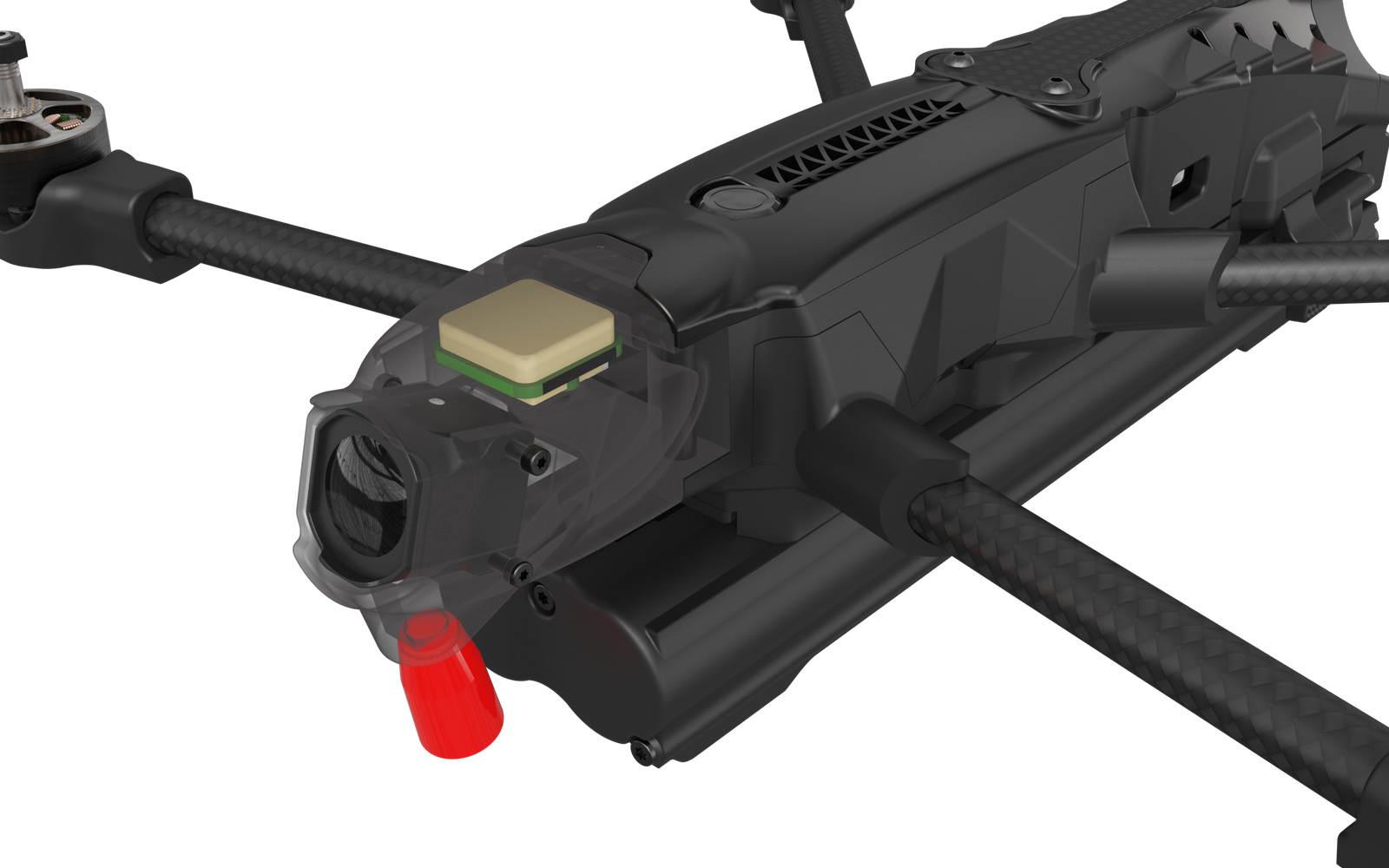

卓越的 GPS 性能
很少有其他无人机能像我们这样更好地物理隔离 GPS。凭借我们的下挂式电池和整洁的顶部表面,我们提供了无遮挡的天空视野和低于平均水平的 EMI 暴露。结果如何?快速卫星捕获和可靠的 GPS 性能。
GPS 性能:
- 通常可见 25-30 颗卫星
- 缩短卫星捕获时间
- 陶瓷 GPS 天线在机头罩内受到保护,免受损坏
- 最小 EMI 干扰
- 最佳天空可见度
开源机架,专业动力系统
如果您炸机了,最有可能损坏的是您的自尊心。紧随其后的是无人机机臂。我们希望让您继续飞行,因此我们将 Replicant 机架开源——打印它、修改它、修复它。
开源内容:
- 完整 CAD 文件(STEP/3MF)用于所有 3D 打印组件
- DXF 文件用于碳纤维板——自行切割或购买我们的产品
- 完整紧固件规格——自行采购或购买我们的套件
- TPU 柔性部件用于减震
- 全面的组装指南包含视频和详细说明
非开源内容:
- 电池组——使用点焊 Molicel P45B 电芯的专有设计。出于安全原因,我们不发布这些文件——不当处理电芯存在火灾/伤害风险。
- 电源管理板——闭源硬件和固件。这是我们智能解锁/锁定行为的秘密武器,包含安全关键的电压监控。
这不是关于设置门槛——而是关于保护您的安全和维持我们的运营。
自由维修和修改:
- 在您的 3D 打印机上制造替换部件
- 针对自定义载荷或配置修改机架
- 从头开始构建全新的无人机变体
- 社区驱动的开发和改进
平台优势总结
对于组装者:
- 在家制作自己的无人机机架
- 无需在线订购部件即可修复损坏的无人机
- 针对特定应用进行定制和优化
- 获得专业级飞行特性
对于飞手:
- 可靠、一致的飞行性能
- 轻松维护和升级
- 通过减震实现卓越的视频质量
- 专业级制造质量
对于社区:
- 开源设计理念
- 组装者可使用先进制造技术
- 未来无人机平台开发的基础
- FPV 技术的教育资源
