无人机组装

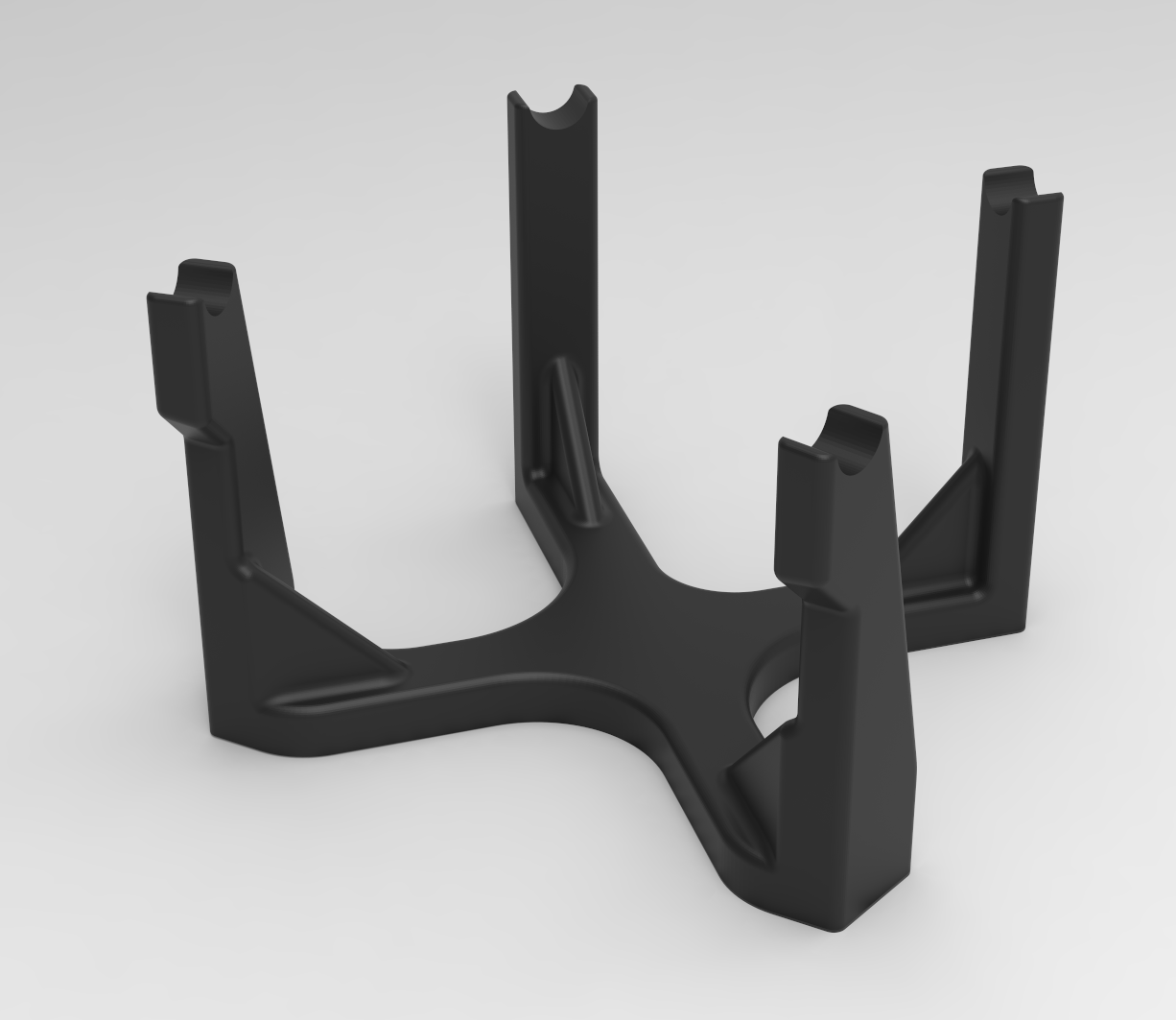

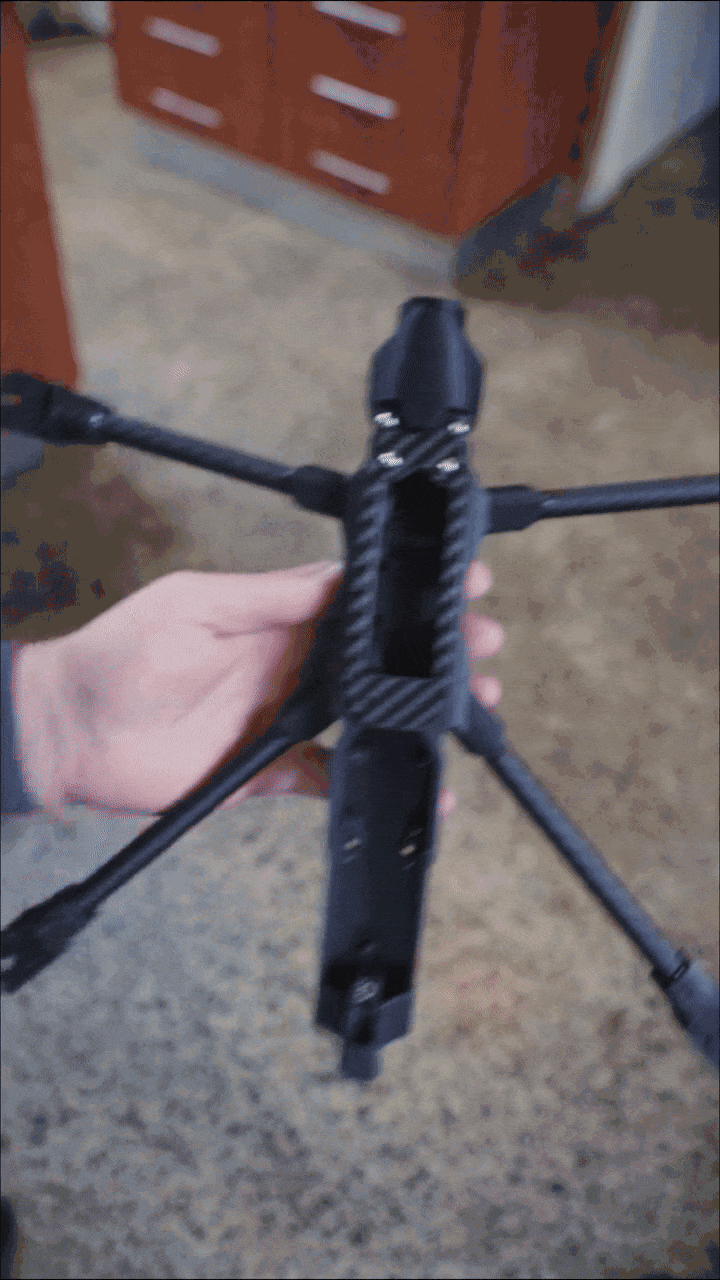

机臂粘接固化完成后,现在可以将所有部件组装到一起。本指南通过动画参考资料介绍关键的组装步骤。
保持工作区域清洁,部件摆放有序。小型紧固件和线缆在杂乱的环境中很容易丢失。
1: 热熔螺母安装
热熔螺母为整个机架提供牢固的螺纹安装点。正确安装可确保飞行过程中紧固件的可靠固定。
安装技巧:
- 使用电烙铁或热风枪,温度设置按照热熔螺母制造商的规格要求
- 垂直插入并保持固定,直到塑料冷却凝固
- 继续下一步之前,检查每个热熔螺母是否齐平且牢固
- 在每次安装之间留出冷却时间,防止机架变形
2: GPS 安装
GPS 模块安装在机架顶部,位置应远离干扰源,以获得最佳的卫星可见度。
要点:
- 将 GPS 箭头标记朝向前方(机头方向)
- 确保模块平放,线缆无拉力
- 整齐布线,避开螺旋桨旋转区域
3: 安装 250mm 直角天线线缆
安装 250mm 直角天线线缆,以获得最佳位置和信号质量。
安装:
- 通过指定的线槽布线
- 确保直角接头朝向正确方向
- 预留足够长度用于最终定位
- 用扎带固定,防止移动
4: O4 Pro 相机在机头罩中的安装
DJI O4 Pro 相机穿过机头罩外壳后锁定到位。
安装顺序:
- 首先将 MIPI 排线穿过机头罩
- 引导相机模块朝向开口
- 推过开口 — 外壳会轻微弯曲
- 相机将落下并就位到最终位置
机头罩设计为在插入时可弯曲。不要强行推入 — 只需稳定施压即可。
5: 插入并连接配电板
安装配电板并建立主要电源连接。
安装:
- 将配电板放置在指定位置
- 连接主电池输入
- 为电调和附件连接电源输出
- 用安装硬件固定电路板
6: 准备电池导轨及配线
在安装前为电池导轨准备所有必要的线束。
准备步骤:
- 安装 XT60 接头和电源线
- 如需要,添加平衡线
- 安装固定硬件
- 测试电气连通性
7: 从配电板到飞控堆栈布线,并安装电池导轨和底板
从配电板向电调堆栈布线,同时安装电池导轨和底板。预留足够的余量,使线缆能从 O4 Pro 图传单元下方通过。
[视频占位符 - 需要新视频]
布线注意事项:
- 保持电源线远离信号线以减少干扰
- 确保图传单元下方有足够的线缆余量
- 用扎带或卡扣固定线缆,防止钩挂
- 同时安装电池导轨和底板以确保对齐
8: 安装电调并连接电源接头
安装电调并将配电板的电源连接到每个电机控制器。
安装顺序:
- 将电调安装到指定位置
- 从配电板连接电源线
- 整齐布置电机线
- 用热缩管或接头固定所有连接
9: 安装机臂并连接电调
将前后机臂固定到机身,并将电机线连接到电调。
机臂安装:
- 将机臂凸台与机身安装点对齐
- 按顺序插入紧固件 — 在所有紧固件就位前不要完全拧紧
- 将电机线连接到相应的电调
- 验证机臂角度符合设计规格
10: 在后脊柱安装座上安装天线线缆
在后脊柱上安装天线线缆固定硬件。确保安装孔中没有残留支撑材料。
安装:
- 清理安装孔中的所有支撑材料
- 安装固定硬件
- 固定天线线缆接头
- 验证安装牢固
11: 将天线线缆连接到图传单元和接收机
将天线线缆连接到 O4 Pro 图传单元和接收机以进行信号传输。
[视频占位符 - 需要新视频]
连接步骤:
- 将天线线缆连接到图传单元射频端口
- 连接到接收机天线输入
- 确保连接牢固
- 测试信号连通性
12: 将接收机安装到图传单元顶部
将接收机定位并固定在 O4 Pro 图传单元顶部。
[视频占位符 - 需要新视频]
安装:
- 将接收机与安装特征对齐
- 用提供的硬件固定
- 确保位置稳定
- 验证天线线缆布线
13: 安装飞控并开始连接 GPS、接收机
安装飞控并建立 GPS 和接收机的初始连接。
[视频占位符 - 需要新视频]
初始设置:
- 牢固安装飞控
- 连接 GPS 模块
- 连接接收机
- 建立电源连接
- 开始整理线缆
14: 从配电板到开关按钮布线
从配电板向开关按钮布线,线缆穿过顶板的中间孔。
[视频占位符 - 需要新视频]
布线:
- 将按钮线缆连接到配电板
- 通过顶板中心孔布线
- 用扎带固定
- 测试按钮功能
15: 安装顶板
安装顶板以增强结构强度并用于安装组件。
安装注意事项:
- 将所有安装孔与机架支柱对齐
- 确保压力均匀分布
- 确认板材完全贴合,无间隙
- 逐步拧紧紧固件
16: 将脊柱连接到上壳体
将后部脊柱连接到上壳体组件。
[视频占位符 - 需要新视频]
组装:
- 将脊柱与上壳体安装点对齐
- 使用适当的紧固件固定
- 确保正确对齐
- 验证结构完整性
17: 小心插入顶盖组件
小心地以向前和向下的动作插入顶盖组件,将顶盖卡入顶板。使用紧固件固定:前部(机头锥标签下方)、脊柱处2颗钛螺丝以及后部1颗低轮廓螺丝。
安装提示:
- 在就位前将所有线缆穿过指定开口
- 沿周边均匀按压以确保正确密封
- 确保盖板完全贴合
- 在指定位置使用指定紧固件固定
首飞前检查清单
首次通电前:
| 检查项 | 验证 |
|---|---|
| 桨叶间隙 | 所有桨叶自由旋转,无接触 |
| 桨叶紧固度 | 所有桨叶紧固,电机转动顺畅,无卡滞或粗糙声音/手感 |
| 机架刚性 | 机架和机臂无晃动或弯曲 |
| 线缆布线 | 桨叶旋转范围内无线缆 |
| 紧固件 | 所有安装螺丝已固定 |
| 电子设备 | 所有连接牢固并已测试 |

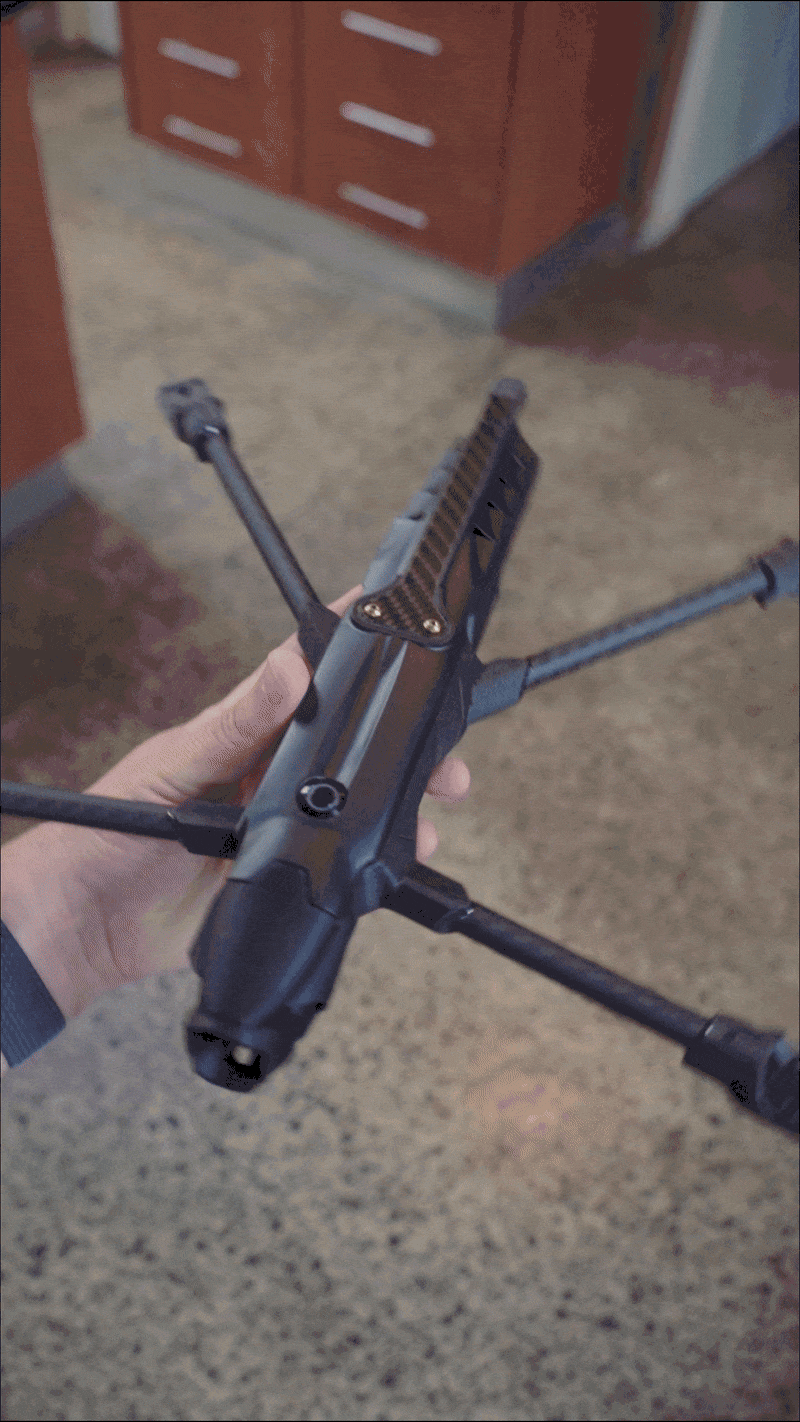

完成组装
您的Replicant现已完全组装完成,可以进行固件配置。
后续步骤
- 完成固件设置以配置INAV
- 首飞前进行台架测试
- 首次电池循环后再次检查所有连接
